Automotive není jedna technologie
Automotive provoz může znamenat montážní závod, výrobu interiérových dílů, lakovnu, svařovnu, lisovnu, lepení textilií, kašírování, výrobu pěnových dílů, potahování plastů, laminaci nebo finální montáž. Z hlediska environmentálních a hygienických podkladů proto nejde o jeden univerzální typ provozu.
V jedné hale se mohou současně potkávat chemické látky, VOC, prach, svářečské dýmy, hluk, teplo, pachové látky a lokální odsávání. U některých provozů je hlavním tématem pracovní ovzduší a kategorizace prací. U jiných se řeší emise do ovzduší, povolení provozu, měření na výduších, hluková studie nebo provozní evidence.
U automotive provozu nestačí napsat „výroba automobilových dílů“. Pro návrh měření je nutné rozlišit konkrétní činnosti: lakování, lepení, kašírování, PUR pěny, svařování, broušení, sušení, odvětrání a manipulaci s chemickými přípravky.
Co se typicky měří a posuzuje
V automotive se nejčastěji kombinuje několik typů měření. Jedno měření obvykle neodpoví na všechny otázky. Jiný postup je potřeba pro pracovní ovzduší zaměstnanců, jiný pro emise na výduchu a jiný pro hluk v okolí areálu.
| Oblast | Co se obvykle posuzuje | Typický účel |
|---|---|---|
| pracovní ovzduší | chemické látky, prach, izokyanáty, aldehydy, VOC, kovy | KHS, kategorizace prací, ochrana zdraví |
| emise do ovzduší | TOC, VOC, TZL, NOx, CO, výduchy, filtrace | krajský úřad, ČIŽP, povolení provozu |
| hluk | technologie, VZT, kompresory, ventilátory, doprava | hluková studie, kolaudace, stížnost |
| provozní evidence | spotřeby chemických látek, VOC, provozní hodiny, filtry | doložení plnění podmínek |
| dokumentace | provozní řád, odborný posudek, rozptylová studie | povolení provozu, změna technologie |
Prakticky důležité: měření v pracovním ovzduší a měření emisí na výduchu jsou dvě rozdílné věci. První řeší, co dýchá zaměstnanec. Druhé řeší, co provoz vypouští do venkovního ovzduší.
Lakování a VOC
Lakování je v automotive jednou z nejčastějších činností spojených s emisemi VOC. Těkavé organické látky se mohou uvolňovat z nátěrových hmot, ředidel, tužidel, čisticích prostředků, odmašťovadel a dalších pomocných přípravků.
U lakoven se posuzuje hlavně celková projektovaná spotřeba organických rozpouštědel, výduchy, filtrace přestřiků, případné zařízení ke snižování emisí VOC a vedení provozní evidence. Běžná filtrace přestřiku zachytává zejména pevné částice nátěrové hmoty, ale neznamená automaticky odstranění VOC.
| Téma u lakování | Proč je důležité |
|---|---|
| spotřeba organických rozpouštědel | rozhoduje o zařazení zdroje a povinnostech |
| TOC / VOC | hlavní ukazatele organických emisí |
| filtrace přestřiků | omezení tuhých částic a ochrana technologie |
| výduchy | místo měření a vypouštění emisí |
| čištění pistolí | často významný zdroj rozpouštědel mimo vlastní lakování |
| bilance VOC | podklad pro provozní evidenci a kontrolu |
U pracovního prostředí se u lakování řeší zejména expozice zaměstnanců rozpouštědlům, aerosolům nátěrových hmot, případně izokyanátům nebo jiným složkám podle bezpečnostních listů. Rozsah měření se proto nenavrhuje podle názvu barvy, ale podle jejího složení, způsobu aplikace a skutečné doby práce.
Lepení, potahování a kašírování
Lepení a kašírování jsou pro automotive typické například při výrobě interiérových dílů, potahů, panelů, stropnic, dveřních výplní nebo tlumicích prvků. Z hlediska pracovního prostředí i emisí je důležité, zda se používají rozpouštědlová lepidla, vodou ředitelná lepidla, tavná lepidla, reaktivní systémy nebo lepidla s obsahem izokyanátů.
Při lepení se často nejvyšší expozice neobjeví během celé směny rovnoměrně. Může vznikat při nanášení, otevření obalů, čištění zařízení, ohřevu, vytvrzování nebo při práci v hůře větraném místě.
Rozhodující otázky pro návrh měření:
- jaké lepidlo se používá,
- zda obsahuje organická rozpouštědla,
- zda se zahřívá,
- zda se nanáší ručně, stříkáním, válcem nebo v lince,
- jak dlouho je pracovník u zdroje expozice,
- zda je pracoviště lokálně odsáváno,
- zda jsou výpary odváděny výduchem do venkovního ovzduší.
U kašírování a potahování je časté, že se kombinuje lepidlo, textilie, pěna, plastový díl, teplota a tlak. Právě kombinace materiálů a teploty může rozhodovat o tom, zda se budou měřit běžné VOC, konkrétní organické látky, aldehydy nebo jiné látky podle technologie.
PUR pěny a tepelné procesy
PUR pěny se v automotive používají například u sedadel, interiérových prvků, těsnění, akustických dílů nebo izolačních vrstev. Podle konkrétní technologie se může řešit výroba pěny, řezání, lepení, lisování, kašírování, tepelné tvarování nebo flame lamination.
U PUR pěn je potřeba postupovat opatrně. Rizikové látky se neodhadují podle obchodního názvu materiálu, ale podle chemie procesu, bezpečnostních listů a teplotních podmínek. V některých provozech může být relevantní sledovat izokyanáty, aminy, aldehydy, VOC nebo produkty tepelného rozkladu. Jinde může být hlavním tématem prach z řezání a broušení pěn nebo pachová zátěž.
| Proces s PUR pěnou | Možné téma měření |
|---|---|
| řezání a tvarování | prach, částice, lokální odsávání |
| lepení pěny | VOC, složky lepidel, pracovní ovzduší |
| flame lamination | produkty tepelného působení, pach, odvětrání |
| lisování a ohřev | VOC, aldehydy nebo jiné látky podle materiálu |
| výroba PUR systému | izokyanáty, aminy, reakční složky, větrání |
Prakticky řečeno: u PUR pěn nestačí obecně říci „měříme VOC“. Někdy je potřeba cíleně určit konkrétní látky, které vyplývají z procesu, teploty, bezpečnostních listů a zkušenosti s danou technologií.
Svařování, broušení a kovy
V automotive je svařování časté zejména u kovových konstrukčních dílů, rámů, výztuh, držáků nebo přípravků. Může jít o ruční svařování, robotické svařování, bodové svařování, MIG/MAG, TIG nebo jiné metody. Z hlediska pracovního prostředí se posuzují zejména svářečské dýmy, jemné částice a kovy.
U svařování je podstatné rozlišit základní materiál, přídavný materiál a povrchovou úpravu. Jiná expozice může vznikat při svařování běžné oceli, nerezu, hliníku nebo pozinkovaných dílů. Pokud se svařování kombinuje s broušením, může být významná i prašnost z broušení a obsah kovů v prachu.
U větších svařoven může být nutné posoudit také režim ochrany ovzduší. Pokud je svařování odsáváno a vypouštěno výduchem do venkovního ovzduší, může se vedle pracovního ovzduší řešit také měření emisí TZL, filtrace, výduchy a případně povolení provozu.
Chemické látky v pracovním ovzduší
Měření chemických látek v pracovním ovzduší se navrhuje podle bezpečnostních listů, pracovního postupu, doby expozice, větrání a limitních hodnot PEL a NPK-P. Nestačí vybrat jednu „typickou“ látku. U směsí může být důležité hodnotit více složek a jejich společný účinek.
| Podklad | Proč je potřeba |
|---|---|
| bezpečnostní listy | určují možné nebezpečné složky |
| pracovní postup | ukazuje, kdy látka uniká do ovzduší |
| délka směny | rozhoduje o celosměnové expozici |
| časový snímek práce | umožňuje výpočet časově váženého průměru |
| větrání a odsávání | zásadně ovlivňuje koncentrace |
| reprezentativní směna | rozhoduje o použitelnosti výsledků |
V automotive provozech se často střídají různé výrobky, materiály a pracovní režimy. Proto je důležité vybrat směnu, která odpovídá reálné a významné expozici. Měření v den, kdy linka běží na jiný materiál nebo se riziková operace neprovádí, může být pro kategorizaci prací nepoužitelné.
Emise do ovzduší a výduchy
Emise do ovzduší se řeší tam, kde jsou znečišťující látky odváděny výduchem do venkovního ovzduší. V automotive může jít o lakovny, sušárny, odmašťování, lepení, kašírování, svařovny, brousicí pracoviště, spalovací zdroje, kotelny, záložní zdroje nebo technologické VZT.
Nejdůležitější je správně přiřadit výduch ke konkrétní technologii. V praxi bývá problém, když je v hale více VZT větví, část výduchů slouží jen k větrání a část odvádí technologické emise. Pro povolení provozu i měření emisí je potřeba vědět, co konkrétní výduch odvádí.
U emisí se obvykle řeší:
- zařazení zdroje podle zákona o ochraně ovzduší,
- měřicí místo na výduchu,
- emisní limity,
- TOC/VOC u organických rozpouštědel,
- TZL u prachu, broušení nebo svařování,
- NOx a CO u spalovacích zdrojů,
- provozní evidence a spotřeby vstupních látek.
U lakoven a lepicích procesů bývá důležitá také bilance VOC. U svařování a broušení je podstatná filtrace tuhých částic. U spalovacích zdrojů rozhoduje jmenovitý tepelný příkon, palivo a provozní režim.

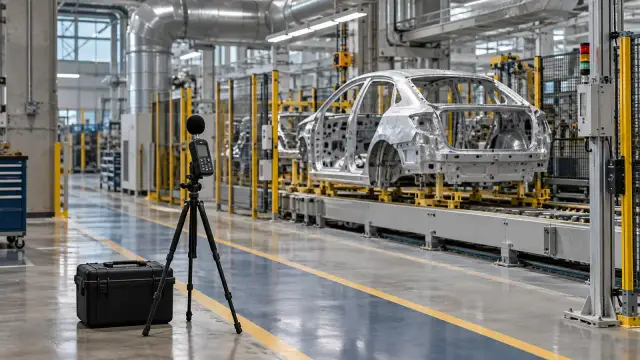

Hluk v automotive provozu
Hluk v automotive obvykle nevzniká z jednoho zdroje. Podílí se na něm lisy, ventilátory, kompresory, odsávání, dopravníky, robotické buňky, svařování, broušení, VZT jednotky, nakládka, doprava a manipulace s materiálem.
Z hlediska pracovního prostředí se měří expozice zaměstnanců hluku během směny. Z hlediska okolí se posuzuje hluk pronikající mimo areál k chráněným venkovním prostorům staveb. Stejná technologie tedy může být řešena dvěma různými způsoby.
| Hluková oblast | Co se hodnotí |
|---|---|
| pracovní hluk | expozice zaměstnance během směny |
| venkovní hluk | vliv provozu na okolní chráněné prostory |
| technologický hluk | stroje, linky, ventilátory, kompresory |
| dopravní hluk | příjezdy TNA, expedice, manipulační technika |
| impulsní nebo tónové složky | možné zvýšení rušivosti hluku |
U nových linek, rozšíření výroby nebo změny provozní doby je vhodné řešit hluk už v projektu. Dodatečné odhlučnění ventilátorů, výduchů, vrat nebo lehkého obvodového pláště bývá technicky i finančně složitější.
Nejčastější chyby v automotive provozech
Nejčastější chybou je příliš obecné zadání měření. Provozovatel požádá o „měření chemie“, ale bez bezpečnostních listů, popisu technologie a časového snímku práce nelze určit správný rozsah. Podobně nestačí požádat o „měření emisí“, pokud není jasné, který výduch odvádí jakou technologii.
U lakování a lepení se často podceňuje spotřeba čisticích prostředků. U kašírování a PUR pěn se někdy neřeší vliv teploty na uvolňované látky. U svařování se měří pouze prach, ale opomenou se kovy. U hluku se posuzují stroje uvnitř haly, ale zapomene se na venkovní ventilátory, kompresory, výduchy nebo provoz s otevřenými vraty.
Jak připravit podklady pro měření nebo posouzení
Dobře připravené podklady výrazně zrychlí návrh měření. Není nutné mít hned vše v dokonalé podobě, ale bez základního popisu provozu je rozsah měření jen odhad.
Pro první posouzení je vhodné připravit především popis technologií, seznam používaných chemických přípravků, bezpečnostní listy, provozní režim, délku směny, počet pracovníků, schéma výduchů, údaje o odsávání, informace o filtračních zařízeních, dopravě a případný požadavek KHS, krajského úřadu nebo ČIŽP.
Poté lze rozlišit, zda je potřeba měření pracovního ovzduší, měření emisí, hluková studie, rozptylová studie, provozní řád, bilance VOC, odborný posudek nebo změna povolení provozu.
Shrnutí
Automotive provoz může zahrnovat lakování, lepení, potahování, PUR pěny, kašírování, svařování, broušení, spalovací zdroje, technologické výduchy i hlučné výrobní linky. Proto se zde často současně řeší pracovní ovzduší, chemické látky, VOC, prach, kovy, emise do ovzduší a hluk.
Správný postup začíná rozlišením konkrétních technologií a provozních režimů. Jinak se hodnotí expozice zaměstnance v dýchací zóně, jinak emise na výduchu a jinak hluk šířený do okolí. Kvalitní měření a dokumentace mají odpovědět na konkrétní otázku úřadu nebo provozovatele, ne pouze formálně „něco změřit“.
Pošlete nám popis automotive provozu, seznam technologií, bezpečnostní listy používaných přípravků, schéma odsávání a výduchů, provozní dobu, informace o pracovních činnostech a případný požadavek KHS, krajského úřadu nebo ČIŽP. Navrhneme vhodný rozsah měření pracovního ovzduší, emisí, hluku nebo navazujících povolovacích podkladů.
Věcná opora článku
Článek vychází zejména z těchto předpisů:
- nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci,
- vyhláška č. 432/2003 Sb., o kategorizaci prací,
- zákon č. 201/2012 Sb., o ochraně ovzduší,
- vyhláška č. 415/2012 Sb., o přípustné úrovni znečišťování a jejím zjišťování,
- nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací.
Nařízení vlády č. 361/2007 Sb. stanovuje hygienické limity chemických látek a prachu v pracovním ovzduší, včetně principu PEL a NPK-P, a požaduje účinné větrání a místní odsávání od zdroje chemických látek, směsí nebo prachu. Zákon č. 201/2012 Sb. a vyhláška č. 415/2012 Sb. jsou podkladem pro posouzení emisí do ovzduší, zdrojů používajících organická rozpouštědla, spalovacích zdrojů, svařování, filtrace, výduchů a měření emisí.
