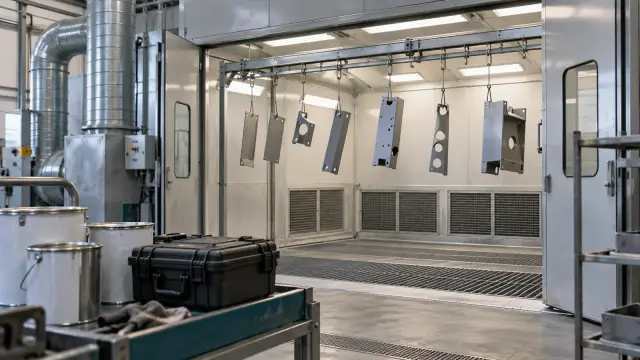

Lakovna je z hlediska ochrany ovzduší často významným stacionárním zdrojem znečišťování. Nejde jen o vlastní stříkání barvy. Do hodnocení obvykle vstupuje celý technologický celek: příprava nátěrových hmot, nanášení, odvětrání, vytěkání, sušení, vypalování, čištění zařízení, filtrace, výduchy, spotřeba organických rozpouštědel a vedení provozní evidence.

V praxi se u lakoven nejčastěji řeší emise těkavých organických látek, tedy VOC, někdy také tuhé znečišťující látky z přestřiků, pachová zátěž, požadavky na výduchy, měření emisí a správné nastavení povolení provozu. U větších nebo technicky složitějších lakoven bývá důležitý také provozní řád a pravidelná bilance spotřeby rozpouštědel.

U lakovny nestačí vědět, že „se tam lakuje“. Pro správné posouzení je rozhodující, kolik organických rozpouštědel je projektově i skutečně spotřebováno, jaká technologie se používá, kam jsou odváděny odpadní plyny a jak jsou emise omezovány.

VOC a organická rozpouštědla

VOC je zkratka pro těkavé organické látky. V lakovnách se VOC obvykle uvolňují z nátěrových hmot, ředidel, tužidel, čisticích prostředků, odmašťovadel a dalších přípravků s obsahem organických rozpouštědel.

Organické rozpouštědlo je látka, která se používá například k rozpouštění, ředění, úpravě viskozity, čištění, odmašťování nebo úpravě povrchového napětí. V lakovnách se proto rozpouštědla nevyskytují jen v samotné barvě, ale i v pomocných operacích.

Typické zdroje VOC v lakovně:

• rozpouštědlové nátěrové hmoty,
• ředidla,
• tužidla,
• čisticí prostředky,
• odmašťovací přípravky,
• mytí pistolí a lakovací techniky,
• otevřené nádoby a manipulace s přípravky,
• vytěkání po nanesení nátěru,
• sušení nebo vypalování.

Z hlediska povolování a evidence je důležité rozlišit, zda jde o skutečnou spotřebu nátěrových hmot, nebo o spotřebu organických rozpouštědel. Právě spotřeba organických rozpouštědel často rozhoduje o zařazení zdroje, o povinnostech provozovatele a o tom, zda se jedná o vyjmenovaný stacionární zdroj.

Kdy je lakovna vyjmenovaným zdrojem

U lakoven je zásadní celková projektovaná spotřeba organických rozpouštědel. Podle charakteru činnosti může jít například o aplikaci nátěrových hmot, nátěry dřevěných povrchů, přestříkávání vozidel, nátěry při výrobě vozidel nebo související odmašťování a čištění povrchů.

Zjednodušeně lze říci, že u běžné aplikace nátěrových hmot se jako významná hranice často objevuje celková projektovaná spotřeba organických rozpouštědel 0,6 t/rok a více. U přestříkávání vozidel v opravárenství je relevantní hranice 0,5 t/rok a více. Přesné zařazení ale vždy závisí na konkrétní činnosti a příslušném kódu zdroje.

Prakticky důležité: zdroj nelze zařadit pouze podle názvu „lakovna“. Je nutné znát technologii, druh nátěrových hmot, spotřebu rozpouštědel, projektovanou kapacitu a návazné operace.

Emise z lakovny nejsou jen koncentrace ve výduchu

Při posuzování lakovny se často měří koncentrace organických látek ve výduchu, obvykle jako TOC, tedy celkový organický uhlík. To je důležité pro ověření emisního limitu. Zároveň ale nemusí jít o jediný údaj, který provozovatel potřebuje.

U lakoven se obvykle pracuje se třemi různými pohledy:

1. koncentrace znečišťující látky ve výduchu,
2. hmotnostní tok emisí,
3. roční bilance vstupů, výstupů a emisí VOC.

Koncentrace ve výduchu ukazuje, jaké množství znečišťující látky je v odváděném vzduchu. Hmotnostní tok říká, kolik látky odchází za jednotku času. Roční bilance ukazuje, jaký je celkový dopad provozu za rok.

U lakovny s vysokým průtokem vzduchu může být i zdánlivě nízká koncentrace spojena s významným hmotnostním tokem. Naopak malý výduch s vyšší koncentrací nemusí mít stejný roční význam jako velká odtahová soustava.

Výduchy z lakovny

Výduchy jsou pro lakovnu klíčové. Odvádějí vzdušinu z lakovacího boxu, sušárny, vypalovací pece, míchárny, přípravny, čistírny pistolí nebo jiných navazujících částí technologie. Pro posouzení emisí je nutné vědět, které výduchy patří ke kterým částem provozu a zda jsou skutečně reprezentativní pro odvod znečišťujících látek.

U výduchů se posuzuje zejména:

• počet a umístění výduchů,
• napojení na konkrétní technologické části,
• průtok odpadní vzdušiny,
• teplota a vlhkost odpadního plynu,
• přístupnost měřicích míst,
• existence měřicích hrdel,
• rovnoměrnost proudění v měřicím profilu,
• napojení na filtraci nebo odlučovací zařízení,
• režim provozu při měření.

U lakoven bývá problém v tom, že technologie může mít více výduchů s různým významem. Jiný charakter má odtah z prostoru nanášení, jiný odtah ze sušení a jiný odtah z vypalování. Pokud emisní limit platí pro všechny výduchy z jednotlivých prostorů, musí být měření a evidence navrženy tak, aby tento požadavek prakticky pokryly.

Filtrace a omezování emisí

Filtrace v lakovnách má několik funkcí. Zachycuje přestřiky, chrání ventilátory a potrubí, snižuje emise tuhých částic a může být součástí celkového systému omezení emisí. U organických rozpouštědel však běžná mechanická filtrace sama o sobě obvykle neznamená odstranění VOC.

Je proto potřeba rozlišit, co dané zařízení skutečně zachycuje:

U lakoven se často setkáváme s omylem, že „filtry tam jsou, takže emise jsou vyřešené“. Pro tuhé částice to může být částečně pravda, ale u VOC je nutné ověřit, zda technologie skutečně organické látky zachycuje nebo rozkládá. Pokud jde pouze o filtr přestřiku, VOC většinou procházejí dále do výduchu.

Bilance VOC

Bilance VOC je jedním z nejdůležitějších nástrojů pro hodnocení lakovny. Nejde pouze o účetní přehled spotřeby barev. Správná bilance musí pracovat s obsahem organických rozpouštědel ve vstupních surovinách a s tím, co se s těmito rozpouštědly v provozu stane.

Do bilance obvykle vstupují:

• nátěrové hmoty,
• laky,
• ředidla,
• tužidla,
• čisticí a odmašťovací prostředky,
• rozpouštědla použitá při mytí techniky,
• odpadní rozpouštědla,
• zbytky nátěrových hmot,
• odpady předané oprávněné osobě,
• případně regenerovaná nebo znovu použitá rozpouštědla.

Smyslem bilance je určit, kolik VOC vstoupilo do provozu a jaká část byla emitována do ovzduší, zachycena, zneškodněna, odvezena jako odpad nebo jinak využita. U některých zdrojů může bilance sloužit také jako způsob zjišťování úrovně emisí výpočtem.

Jednoduchý princip bilance

vstup VOC
- VOC v odpadech
- VOC zachycené nebo zneškodněné
- VOC ve výrobku
= odhad emisí VOC

Tento princip je zjednodušený. V konkrétní lakovně je potřeba postup přizpůsobit technologii, druhu používaných přípravků, vedené evidenci a požadavkům povolení provozu.

Provozní evidence

Provozní evidence je pro lakovnu prakticky stejně důležitá jako samotné měření emisí. Pokud provozovatel nevede dostatečnou evidenci spotřeby, provozních hodin, výměn filtrů, odpadů a režimu technologie, bývá obtížné doložit skutečný stav provozu při kontrole nebo při zpracování souhrnné provozní evidence.

V provozní evidenci lakovny by měly být podle charakteru provozu sledovány zejména:

1. spotřeba nátěrových hmot,
2. spotřeba ředidel, tužidel a čisticích prostředků,
3. obsah VOC v používaných výrobcích,
4. provozní hodiny lakovny,
5. provozní režimy jednotlivých částí technologie,
6. výměny a údržba filtrů,
7. funkce odsávání a filtračních zařízení,
8. množství odpadních rozpouštědel a zbytků barev,
9. výsledky měření emisí,
10. plnění podmínek povolení provozu.

Provozní evidence není formalita. Je to hlavní podklad, ze kterého se zpětně prokazuje, jak byl zdroj provozován a zda odpovídal povoleným parametrům.

Bez průběžné evidence může být problém doložit, že lakovna nepřekročila projektovanou spotřebu organických rozpouštědel nebo že plní podmínky povolení provozu.

Měření emisí z lakovny

Měření emisí se u lakoven provádí za provozu, který má odpovídat běžnému nebo z hlediska emisí reprezentativnímu režimu. Nestačí měřit v den, kdy se lakuje málo, používají se jiné přípravky než obvykle, nebo není v provozu část technologie, která je pro emise významná.

U lakoven se měření často zaměřuje zejména na:

• TOC jako ukazatel celkových organických látek,
• případně konkrétní organické látky podle povolení nebo technologie,
• tuhé znečišťující látky, pokud jsou relevantní,
• objemový průtok odpadní vzdušiny,
• teplotu, tlak a vlhkost plynu,
• provozní parametry technologie při měření,
• účinnost filtrace nebo odlučovacího zařízení, pokud je to účelem měření.

Důležité je, aby měřicí místo na výduchu umožňovalo reprezentativní odběr. Pokud výduch nemá vhodný měřicí profil, dostatečné přímé úseky, přístup, pracovní plošinu nebo měřicí hrdla, může být měření technicky komplikované a výsledek hůře obhajitelný.

Co musí být při měření jasné

Před měřením by mělo být určeno:

• který výduch se měří,
• jaká část technologie je na výduch napojena,
• jaká nátěrová hmota se používá,
• jaký je režim nanášení,
• zda probíhá sušení nebo vypalování,
• jaký je výkon odsávání,
• zda je filtrace v běžném provozním stavu,
• zda provoz odpovídá povolení provozu.

U lakoven je vhodné propojit měření emisí s kontrolou provozní evidence. Samotná naměřená koncentrace ve výduchu je důležitá, ale bez znalosti spotřeby rozpouštědel a provozního režimu nemusí poskytovat úplný obraz.

Provozní řád lakovny

Provozní řád je dokument, který popisuje, jak má být zdroj provozován, aby byly plněny podmínky ochrany ovzduší. U zdrojů, u kterých je provozní řád vyžadován, je součástí povolení provozu. Provozní řád by neměl být obecný dokument opsaný z katalogu zařízení, ale praktický návod pro konkrétní lakovnu.

U lakovny by měl provozní řád typicky řešit:

• popis technologie a jednotlivých provozních částí,
• používané nátěrové hmoty a organická rozpouštědla,
• výduchy a odtahy od jednotlivých částí technologie,
• filtrační a odlučovací zařízení,
• provozní parametry sledované obsluhou,
• podmínky běžného provozu,
• postupy při najíždění a odstavování,
• provozní opatření při poruše odsávání nebo filtrace,
• vedení provozní evidence,
• údržbu a výměnu filtrů,
• havarijní a mimořádné stavy,
• způsob kontroly plnění emisních podmínek.

Kvalitní provozní řád má být použitelný pro obsluhu, provozovatele i kontrolní orgán. Má jasně říkat, jak se má technologie provozovat, co se sleduje, co se zapisuje a jak se postupuje při odchylce od běžného stavu.

Povolení provozu

Povolení provozu vydává krajský úřad pro vyjmenované stacionární zdroje. U lakoven je potřeba nejprve správně určit, zda daná technologie spadá do přílohy č. 2 zákona o ochraně ovzduší a pod jaký kód. Od toho se odvíjí další požadavky, například odborný posudek, provozní řád, emisní limity, měření emisí nebo provozní evidence.

Povolení provozu obvykle stanoví:

• zařazení zdroje,
• povolenou kapacitu nebo spotřebu organických rozpouštědel,
• emisní limity,
• technické podmínky provozu,
• požadavky na měření emisí,
• požadavky na provozní evidenci,
• podmínky provozu filtrace nebo odlučování,
• povinnosti při poruchách a mimořádných stavech,
• případně požadavky na provozní řád.

U nové lakovny, změny technologie, navýšení spotřeby rozpouštědel, výměny lakovacího boxu, změny výduchu nebo změny filtrační technologie může být nutné řešit nové povolení nebo změnu stávajícího povolení provozu. Vždy záleží na tom, zda se mění parametry rozhodné pro ochranu ovzduší.

Kdy nestačí jen měření a je potřeba dokumentace

Někdy provozovatel objedná pouze měření emisí, ale skutečný problém je širší. Měření může ukázat, zda je plněn emisní limit, ale nevyřeší samo o sobě nesprávné zařazení zdroje, chybějící povolení provozu, neúplnou bilanci VOC nebo zastaralý provozní řád.

Typické situace, kdy je potřeba řešit dokumentaci komplexněji:

• lakovna dosáhla nebo překročila hranici spotřeby organických rozpouštědel,
• provozovatel mění nátěrové hmoty nebo technologii,
• přibyl nový lakovací box nebo sušárna,
• mění se výduchy nebo filtrační zařízení,
• KÚ nebo ČIŽP požaduje doplnění podkladů,
• provozní evidence neodpovídá skutečnému provozu,
• staré povolení neodpovídá současné technologii,
• není jasné, zda je zdroj správně zařazen,
• provozovatel nemá zpracovanou bilanci VOC.

V takovém případě je vhodné nejprve provést technicko-legislativní kontrolu provozu. Teprve poté se navrhne, zda je potřeba měření emisí, změna povolení provozu, aktualizace provozního řádu, odborný posudek nebo doplnění provozní evidence.

Nejčastější chyby u lakoven

U lakoven se v praxi opakují zejména chyby v evidenci, zařazení zdroje a výkladu toho, co je vlastně organické rozpouštědlo. Často také chybí návaznost mezi skutečným provozem, povolením provozu a měřením emisí.

Časté chyby:

• spotřeba je vedena v kilogramech barev, ale ne v množství organických rozpouštědel,
• neřeší se VOC v čisticích a odmašťovacích prostředcích,
• výduchy nejsou jednoznačně přiřazeny k technologii,
• filtrace přestřiku je zaměňována za odstranění VOC,
• měření proběhne při nereprezentativním provozu,
• provozní evidence neobsahuje výměny filtrů a provozní hodiny,
• bilance VOC není zpracována nebo neodpovídá realitě,
• provozní řád je obecný a neodpovídá konkrétní lakovně,
• povolení provozu neodpovídá aktuální technologii,
• změna nátěrových hmot nebo kapacity není promítnuta do dokumentace.

Zvlášť rizikové je podcenění pomocných operací. Mytí pistolí, čištění nádob, odmašťování povrchů nebo manipulace se zbytky barev může být z hlediska VOC významné, i když nejde o vlastní lakování.

Jak postupovat při nové nebo měněné lakovně

Při nové lakovně nebo změně stávající technologie je vhodné postupovat systematicky. Nejprve se má ověřit zařazení zdroje a projektovaná spotřeba organických rozpouštědel. Poté se posoudí výduchy, filtrace, emisní limity, měření, provozní evidence a dokumentace pro krajský úřad.

Doporučený postup:

1. popsat technologii lakovny,
2. určit používané nátěrové hmoty, ředidla, tužidla a čisticí prostředky,
3. stanovit projektovanou a předpokládanou skutečnou spotřebu organických rozpouštědel,
4. určit zařazení zdroje podle přílohy č. 2 zákona o ochraně ovzduší,
5. zkontrolovat výduchy a měřicí místa,
6. posoudit filtraci a opatření ke snížení emisí,
7. navrhnout provozní evidenci a bilanci VOC,
8. ověřit potřebu provozního řádu, odborného posudku a povolení provozu,
9. nastavit požadavky na měření emisí,
10. připravit podklady pro krajský úřad.

Tento postup snižuje riziko, že se lakovna technicky dokončí, ale následně se zjistí problém s povolením, výduchy, měřicími místy nebo evidencí.

Shrnutí

Lakovna je z hlediska ochrany ovzduší typický zdroj emisí VOC. Rozhodující není jen samotné lakování, ale celý provozní celek: spotřeba organických rozpouštědel, nátěrové hmoty, čištění, odmašťování, filtrace, výduchy, měření emisí, bilance VOC, provozní evidence a povolení provozu.

Běžná filtrace přestřiků neznamená automatické odstranění VOC. Stejně tak jednorázové měření emisí samo o sobě nenahradí správné zařazení zdroje, provozní řád ani průběžnou evidenci spotřeby rozpouštědel. U lakoven je proto vhodné spojit technické posouzení technologie s právním a evidenčním rámcem ochrany ovzduší.

Pošlete nám popis lakovny, seznam používaných nátěrových hmot a ředidel, bezpečnostní listy, schéma výduchů, projektovanou spotřebu organických rozpouštědel nebo stávající povolení provozu. Navrhneme vhodný postup pro měření emisí, bilanci VOC, provozní řád, provozní evidenci nebo povolení provozu lakovny.

Věcná opora článku

Článek vychází zejména z těchto předpisů:

• zákon č. 201/2012 Sb., o ochraně ovzduší,
• vyhláška č. 415/2012 Sb., o přípustné úrovni znečišťování a jejím zjišťování.

Zákon č. 201/2012 Sb. definuje mimo jiné pojem těkavá organická látka, organické rozpouštědlo, stacionární zdroj, emise, emisní limit a povinnosti provozovatele stacionárního zdroje. Vyhláška č. 415/2012 Sb. stanovuje požadavky pro zdroje používající organická rozpouštědla, včetně aplikace nátěrových hmot, emisních limitů, technických podmínek provozu a požadavků souvisejících s VOC.
