Proč řešit měřicí místo už při návrhu technologie

U průmyslových provozů se často řeší výduchy z lakoven, kotelen, svařoven, dřevozpracujících provozů, filtrů prachu, spalovacích zdrojů, sušáren, chemických technologií nebo vzduchotechniky. Projektant obvykle řeší trasu potrubí, umístění ventilátoru, prostup střechou a koordinaci s ostatními profesemi. Pro měření emisí je ale stejně důležité, zda bude možné na výduchu v budoucnu bezpečně a reprezentativně měřit.

Měřicí místo má zásadní vliv na kvalitu výsledku. Pokud je umístěno hned za kolenem, za ventilátorem, za klapkou, za odbočkou nebo v místě s vířivým prouděním, nemusí být odběr vzorku reprezentativní. Pokud je na střeše bez bezpečného přístupu, plošiny nebo prostoru pro měřicí techniku, může být měření prakticky neproveditelné nebo zbytečně nákladné.

Měřicí místo se nejlevněji řeší v projektu. Dodatečné úpravy potrubí, plošin, žebříků, prostupů nebo měřicích hrdel po dokončení stavby bývají drahé a často technicky nepříjemné.

U zdrojů, kde se předpokládá povolení provozu, měření emisí nebo kontrola plnění emisních limitů, by mělo být měřicí místo součástí technického návrhu už od začátku.

Co znamená reprezentativní měření

Reprezentativní měření znamená, že odebraný vzorek skutečně odpovídá odpadní vzdušině odváděné ze zdroje. Nestačí tedy do potrubí udělat otvor „někde, kde je místo“. Proudění v potrubí musí být dostatečně ustálené a měřicí profil musí umožnit odběr v takových bodech, aby výsledek nebyl zkreslený.

V potrubí se po kolenech, ventilátorech, klapkách, změnách průřezu nebo odbočkách často vytváří nerovnoměrné nebo vířivé proudění. To je problém zejména u měření tuhých znečišťujících látek, kdy je potřeba správně stanovit nejen koncentraci, ale také průtok a podmínky odběru.

Problém v potrubí	Proč vadí při měření
koleno těsně před měřicím místem	proudění může být nerovnoměrné a vířivé
ventilátor před měřicím profilem	může výrazně deformovat rychlostní pole
klapka nebo regulační prvek	mění proudění a rozložení koncentrací
odbočka potrubí	může způsobit nerovnoměrné promísení vzdušiny
náhlá změna průřezu	zhoršuje stabilitu proudění
měření příliš blízko výdechu	horší podmínky pro odběr a traversování

Právě proto technické normy pro měření emisí řeší nejen samotnou metodu měření, ale také požadavky na měřicí úsek, měřicí stanoviště a plán měření.

Rovné úseky potrubí

Rovné úseky potrubí před a za měřicím profilem jsou důležité proto, aby se proudění po rušivých prvcích uklidnilo. Čím složitější je potrubní trasa, tím větší je riziko, že v místě odběru nebude vzdušina rovnoměrně rozložena.

V projektu je proto vhodné navrhovat měřicí místo do části potrubí, která je co nejdále od kolen, ventilátorů, klapek, odboček, zúžení, rozšíření a výdechových hlavic. Nejde o formalitu. Pokud měření proběhne v nevhodném profilu, může být výsledek zatížen vyšší nejistotou nebo může být při kontrole zpochybněn.

Z projektového hlediska je vhodné řešit zejména:

dostatečně dlouhý rovný úsek před měřicím profilem,
dostatečně dlouhý rovný úsek za měřicím profilem,
stálý kruhový nebo obdélníkový průřez,
absenci klapek a regulačních prvků v těsné blízkosti,
možnost instalace měřicích hrdel v potřebném počtu,
prostor pro manipulaci se sondami.

Pokud nelze ideální rovné úseky dodržet, je vhodné situaci konzultovat předem. Někdy lze najít přijatelné náhradní řešení, ale musí být zřejmé, že měřicí místo umožní průkazné měření.

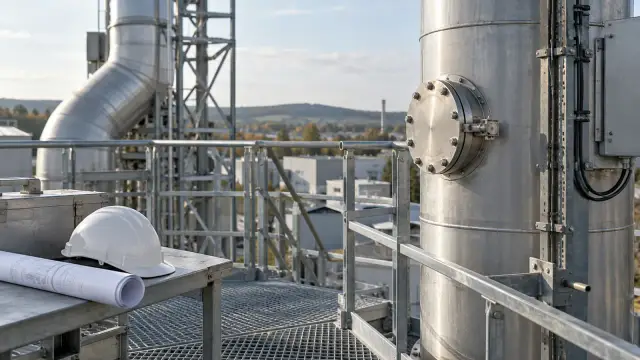

Přístupnost měřicího místa

Měřicí místo musí být nejen technicky vhodné, ale také přístupné. Měřicí technik potřebuje bezpečně dopravit vybavení k výduchu, instalovat sondy, manipulovat s nimi, odečítat přístroje, odebírat vzorky a někdy pracovat na místě delší dobu.

Problém vzniká například tehdy, když je měřicí hrdlo umístěno vysoko na potrubí bez plošiny, na šikmé střeše bez zajištění, v těsném prostoru nad podhledem, za technologií bez manipulačního prostoru nebo na fasádě, kam se lze dostat jen vysokozdvižnou plošinou.

Požadavek	Praktický význam
bezpečný přístup	technik se musí k měřicímu místu dostat bez improvizace
pracovní plošina	umožní stabilní práci se sondami a aparaturou
prostor před hrdlem	nutný pro zasunutí sondy do potrubí
přístup k elektřině	často potřebný pro měřicí techniku
ochrana před pádem	zásadní při práci na střeše nebo ve výšce
možnost dopravy zařízení	gravimetrické odběry a analyzátory vyžadují prostor

Prakticky důležité: pokud se s měřením počítá, nestačí nakreslit hrdlo do potrubí. Projekt musí řešit také to, jak se k němu bude bezpečně chodit a jak se u něj bude pracovat.

Bezpečnost práce při měření

Měření emisí není krátké přiložení přístroje k otvoru. U některých metod se pracuje s odběrovými sondami, vyhřívanými vedeními, filtry, čerpadly, analyzátory, tlakovými lahvemi, elektrickým napájením a někdy i s horkou nebo prašnou vzdušinou.

Z hlediska bezpečnosti práce je nutné řešit výšku, stabilitu pracovní plochy, zábradlí, žebříky, přístupové cesty, osvětlení, povětrnostní podmínky, teplotu potrubí, elektrické připojení a možnost bezpečné manipulace.

U venkovních výduchů na střeše je důležité myslet na to, že měření se může konat v různém ročním období. Střecha, která je v projektu přístupná „teoreticky“, nemusí být bezpečná při dešti, námraze, větru nebo při manipulaci s měřicí aparaturou.

Nevhodně navržené měřicí místo není jen technický problém. Může být i problém bezpečnosti práce a odpovědnosti provozovatele.

Měřicí hrdla nejsou totéž co navrtaný otvor

V praxi se někdy objevuje představa, že pro měření stačí do potrubí před měřením navrtat otvor. To může být zásadní omyl, zejména u měření tuhých znečišťujících látek a tam, kde je potřeba provést odběr podle normového postupu v měřicím profilu.

Měřicí hrdla musí být navržena tak, aby umožnila zavedení sondy do potřebných bodů průřezu, bezpečné utěsnění, manipulaci a opakované použití. U větších potrubí nebo obdélníkových kanálů může být potřeba více hrdel v různých osách.

Navrtaný otvor může být problémový z několika důvodů:

není ve správném měřicím profilu,
neumožní odběr ve všech potřebných bodech,
nelze jej bezpečně a těsně používat,
není vhodný pro průměr sondy,
neumožní opakované měření,
nemusí odpovídat požadavkům měřicí metody.

U nových technologií je proto vhodné řešit měřicí hrdla jako běžnou součást potrubí, podobně jako revizní otvory, klapky nebo servisní přístupy.

Problémy při kolaudaci a povolení provozu

Měřicí místo se často začne řešit až ve chvíli, kdy je potřeba doložit měření emisí po uvedení zdroje do provozu. To může být pozdě. Pokud je potrubí hotové, technologie spuštěná a stavba před dokončením, každá úprava znamená zásah do realizovaného díla.

Problém se může objevit například při povolení provozu, při plnění podmínek krajského úřadu, při kontrole ČIŽP, při kolaudaci nebo při prvním autorizovaném měření emisí. Pokud nelze měření provést reprezentativně a bezpečně, může se celý proces zkomplikovat.

Situace	Možný dopad
chybí měřicí hrdla	nutnost dodatečné úpravy potrubí
potrubí nemá rovný úsek	vyšší nejistota nebo nevhodnost měření
výduch je nepřístupný	potřeba plošiny, lešení nebo stavební úpravy
měřicí místo je za ventilátorem nebo kolenem	problém s reprezentativností
chybí bezpečný prostor pro technika	měření nemusí být proveditelné
výduch neodpovídá projektu	problém při kontrole a dokumentaci

U některých zdrojů se první měření emisí provádí po uvedení zdroje do provozu. Pokud se až tehdy zjistí, že měřicí místo není použitelné, může to ovlivnit harmonogram dokládání podmínek provozu.

Co řešit v projektové dokumentaci

Projektová dokumentace by měla u zdrojů s možným měřením emisí obsahovat nejen polohu výduchu, ale i základní údaje o měřicím místě. Ideálně by mělo být zřejmé, kde bude měřicí profil, jaký bude přístup, kde budou měřicí hrdla a zda je k dispozici bezpečné stanoviště.

U větších nebo povolovaných zdrojů je vhodné, aby projektant VZT, technolog, komínář, statik a odborník na měření emisí řešili výduch společně. Měřicí místo totiž může ovlivnit trasu potrubí, výšku výduchu, umístění plošiny i koordinaci s ostatními technologiemi.

V projektové dokumentaci je vhodné uvést zejména:

které výduchy odvádějí technologické emise,
jaká technologie je na každý výduch napojena,
kde je navržen měřicí profil,
zda jsou dodrženy rovné úseky potrubí,
počet a poloha měřicích hrdel,
výšku měřicího místa nad podlahou nebo střechou,
způsob bezpečného přístupu,
pracovní prostor pro měřicí techniku,
dostupnost elektrické energie,
návaznost na budoucí povolení provozu a měření emisí.

Tento popis nemusí být dlouhý, ale musí být konkrétní. Ušetří mnoho času při realizaci, uvádění zdroje do provozu i při následných měřeních.

Příklady z praxe

U lakovny může být výduch z boxu navržen správně z hlediska odvětrání, ale bez vhodného měřicího úseku. Pokud se má měřit TOC nebo tuhé znečišťující látky, může být problém s odběrem hned za ventilátorem nebo za směšovací komorou.

U dřevozpracujícího provozu se často řeší výduch z filtru dřevního prachu. Pokud je měřicí místo příliš blízko filtru, kolenu nebo výduchové hlavici, může být měření TZL problematické. U prachových emisí je reprezentativní odběr zvlášť citlivý.

U kotelny nebo dieselagregátu může být komín technicky hotový, ale bez měřicích hrdel a bezpečné plošiny. Dodatečná instalace pak vyžaduje zásah do komína, koordinaci s provozem a někdy i stavební úpravy.

U svařovny může být centrální odsávání zakončeno výduchem, ale projekt neřeší, zda jde o výduch měřitelný pro tuhé znečišťující látky. Pokud provoz spadá do režimu vyjmenovaného zdroje, může se absence měřicího místa projevit až při požadavku na měření emisí.

Nejčastější chyby

Nejčastější chybou je, že se měřicí místo vůbec neřeší. Projekt obsahuje výduch, ale neobsahuje měřicí profil, hrdla ani přístup. Druhou častou chybou je umístění hrdla do místa, které je sice stavebně dostupné, ale technicky nevhodné pro reprezentativní odběr.

Třetí chybou je podcenění bezpečnosti práce. Hrdlo na střeše bez plošiny nebo v místě, kde není prostor pro manipulaci se sondou, může být v praxi nepoužitelné. Čtvrtou chybou je zaměňování měření plynných látek a měření prachu. Gravimetrické měření tuhých znečišťujících látek má vyšší nároky na měřicí profil, manipulaci a odběr než jednoduché orientační měření plynných složek.

Typické varovné signály v projektu:

výduch je zakreslen bez měřicího místa,
hrdlo je hned za kolenem nebo ventilátorem,
potrubí je vedené v nepřístupném místě,
měření by vyžadovalo práci ze žebříku,
není prostor pro zasunutí sondy,
není jasné, co který výduch odvádí,
výduch je zaměněn za běžné větrání haly,
nejsou rozlišeny technologické a hygienické výduchy.

Jak postupovat u nového projektu

U nového projektu je nejlepší začít jednoduchou otázkou: které výduchy mohou být v budoucnu předmětem měření emisí? Týká se to zejména vyjmenovaných zdrojů, zdrojů s emisními limity, technologií s filtrací, spalovacích zdrojů, lakoven, prachových technologií a zařízení, kde může krajský úřad stanovit měření jako podmínku provozu.

Následně je vhodné projít trasu potrubí a ověřit, zda lze vytvořit vhodný měřicí úsek. Pokud ano, doplní se měřicí hrdla, pracovní plošina, přístup a prostor pro měřicí techniku. Pokud ne, je lepší upravit trasu potrubí ještě v projektu než později řešit dodatečné zásahy.

Dobré pravidlo: výduch, u kterého se předpokládá měření emisí, má být navržen jako měřitelný od začátku. Ne jako potrubí, do kterého se „nějak udělá otvor“, až to bude potřeba.

Shrnutí

Měřicí místo na výduchu je důležitou součástí návrhu technologie. Ovlivňuje reprezentativnost měření, bezpečnost práce, splnění požadavků povolení provozu i praktickou proveditelnost autorizovaného měření emisí. Pokud se na něj zapomene, může to způsobit problémy při kolaudaci, uvedení zdroje do provozu nebo při kontrole.

U nových i měněných technologií je vhodné řešit měřicí profil, rovné úseky potrubí, měřicí hrdla, přístupnost, pracovní plošinu a bezpečnost práce už v projektové dokumentaci. Dodatečné úpravy jsou obvykle dražší, komplikovanější a někdy technicky horší než správný návrh od začátku.

Pošlete nám projekt VZT, schéma výduchů, popis technologie a předpokládané povinnosti zdroje. Posoudíme, zda jsou výduchy měřitelné, zda odpovídají požadavkům na reprezentativní měření a co je vhodné doplnit do projektové dokumentace.

Věcná opora článku

Článek vychází zejména z těchto zdrojů:

Vyhláška č. 415/2012 Sb. stanovuje, že jednorázové měření emisí musí být reprezentativní a průkazné a použitá metoda měření a odběru vzorků musí co nejpřesněji odrážet skutečnou úroveň znečišťování. ČSN EN 15259 a ISO 15259 řeší požadavky na měřicí úseky, měřicí stanoviště, cíl měření, plán měření a protokol o měření emisí ze stacionárních zdrojů.
