Plynová kotelna 0,3 až 50 MW: co řešit u NOx, CO, měření a povolení

Proč u plynové kotelny rozhoduje příkon, ne jen výkon

U plynových kotelen se často pracuje s výkonem kotle, protože ten je důležitý pro vytápění objektu. Pro ochranu ovzduší je ale podstatný hlavně jmenovitý tepelný příkon v palivu. Ten bývá uveden v technickém listu, na štítku kotle nebo v projektové dokumentaci.

Rozdíl je praktický. Kotel může mít například tepelný výkon 900 kW, ale příkon v palivu bude vyšší podle účinnosti zařízení. Pro určení povinností se proto nesmí mechanicky vycházet jen z výkonu předávaného do vody.

U kotelny se navíc obvykle neposuzuje každý kotel izolovaně. Důležité je, zda kotle tvoří jeden spalovací stacionární zdroj, zda jsou provozně a technicky propojené, zda odvádějí spaliny do společného komína nebo slouží stejnému účelu v jedné provozovně. Právě sčítání příkonů často rozhodne, jestli kotelna spadá do režimu vyjmenovaného zdroje a jaké povinnosti se na ni vztahují.

Základní hranice: 0,3 MW, 1 MW, 5 MW a 50 MW

U plynových kotelen je potřeba sledovat několik hranic. Provozovatelé se nejčastěji ptají, zda se jich týká povolení provozu, měření emisí nebo jen základní povinnosti provozovatele zdroje.

Při orientačním třídění pomáhá tento přehled:

U konkrétní kotelny je vždy nutné vycházet z aktuálního znění předpisů, rozhodnutí krajského úřadu a technických parametrů zdroje. Hranice příkonu je pouze první krok, nikoli celé posouzení.

Praktická poznámka: Při výměně kotle si vždy nechte od dodavatele potvrdit jmenovitý tepelný příkon v palivu, nikoli jen tepelný výkon. Bez tohoto údaje nelze spolehlivě určit povolení, měření emisí ani zařazení kotelny.

Kdy je potřeba povolení provozu

Povolení provozu se řeší u vyjmenovaných stacionárních zdrojů podle zákona o ochraně ovzduší. U kotlů je relevantní zejména položka pro spalování paliv v kotlích podle celkového jmenovitého tepelného příkonu.

Povolení nebo změna povolení bývá potřeba zejména tehdy, když se zřizuje nová kotelna, navyšuje se příkon, mění se palivo, mění se počet kotlů, mění se komín nebo se zásadně mění provozní režim. Pozor také na výměnu starého kotle za nový. I když se provozovateli zdá, že jde jen o technickou obnovu, z hlediska ovzduší může jít o změnu zdroje.

U stávajících kotelen je nutné porovnat skutečný stav s povolením. Rozhodující je, co je uvedeno ve výroku rozhodnutí a v závazných podmínkách provozu. Pokud povolení uvádí konkrétní kotle, příkony, komíny, palivo nebo provozní podmínky, nelze je změnit bez ověření, zda není potřeba změna povolení.

NOx a CO: co se u plynových kotlů sleduje

U plynových kotlů se při měření emisí běžně sledují zejména oxidy dusíku (NOx) a oxid uhelnatý (CO). NOx souvisí hlavně s teplotou spalování, konstrukcí hořáku, nastavením spalování a typem kotle. CO je důležitým ukazatelem kvality spalování; zvýšené hodnoty mohou signalizovat špatné seřízení, nedostatek spalovacího vzduchu, znečištění hořáku nebo technickou závadu.

U nových nízkoemisních kotlů mohou být hodnoty NOx výrazně nižší než u starších zařízení. To ale neznamená, že měření není potřeba, pokud ho stanoví právní předpis nebo povolení. Výrobce může garantovat emisní třídu nebo emisní parametry, ale provozovatel musí být schopen doložit skutečný stav při provozu.

Výsledky měření se obvykle hodnotí po přepočtu na stanovené referenční podmínky, včetně referenčního obsahu kyslíku. Proto není vhodné porovnávat hodnoty z analyzátoru bez znalosti metodiky, režimu kotle a požadavku uvedeného v předpisu nebo povolení.

Kdy se provádí měření emisí

Měření emisí se řeší při uvedení zdroje do provozu, po některých změnách zdroje a dále pravidelně podle příkonu, paliva a typu spalovacího zdroje. U plynových kotelen v pásmu 1 až 5 MW se běžně setkáváme s intervalem pravidelného jednorázového měření v řádu několika let, u větších zdrojů může být interval kratší. Přesný režim je nutné ověřit podle aktuální vyhlášky a konkrétního povolení.

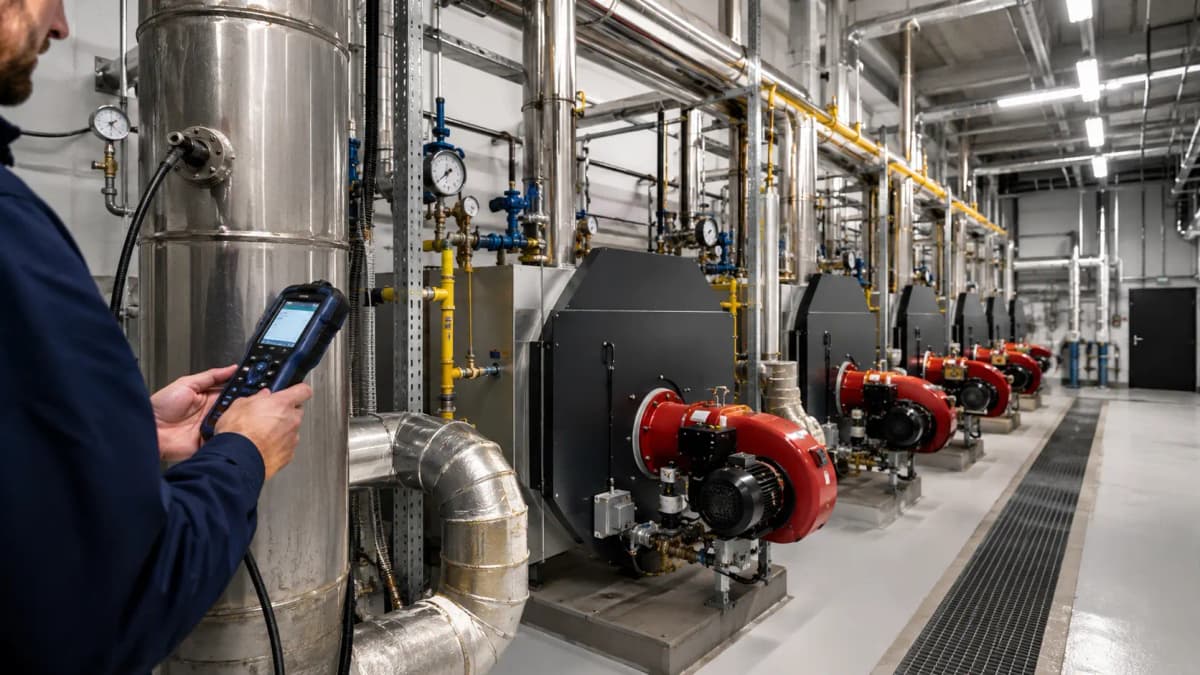

Prakticky je důležité řešit měření už při návrhu kotelny. Komín nebo kouřovod musí mít vhodné měřicí místo, odběrové otvory a bezpečný přístup. Pokud se na to zapomene, může být autorizované měření technicky obtížné nebo bude vyžadovat dodatečné úpravy.

U více kotlů je potřeba ověřit, zda se měří každý kotel samostatně, nebo zda je možné měřit na společném odvodu spalin. To závisí na technickém provedení, provozním režimu, požadavku povolení a metodických možnostech měření. Nelze automaticky předpokládat, že jeden odběr za společným komínem vždy nahradí měření jednotlivých kotlů.

Více k měření najdete na stránce Měření emisí NATURCHEM.

Sčítání kotlů v jedné kotelně

Sčítání příkonů je jedna z nejčastějších příčin chyb. Provozovatel má například několik menších kotlů a každý samostatně vypadá podlimitně. Pokud ale tvoří jednu kotelnu nebo společný zdroj, může celkový příkon překročit rozhodnou hranici.

Při sčítání je potřeba řešit hlavně technickou a provozní souvislost. Důležité je, zda kotle slouží stejnému účelu, jsou ve stejné provozovně, mají společné řízení, společný komín nebo jsou instalovány jako jeden energetický celek. Samostatný náhradní nebo záložní zdroj může vyžadovat zvláštní posouzení podle reálného provozu a povolení.

U výměn kotlů se často mění jen část kotelny. I tehdy je potřeba posoudit celkový stav po změně. Nestačí říct, že se mění pouze jeden kotel. Důležité je, jaký bude součet příkonů po výměně a jak bude kotelna skutečně provozována.

Komíny, kouřovody a měřicí místa

Komín je důležitý nejen pro bezpečný odvod spalin, ale i pro měření emisí a pro posouzení vlivu zdroje na okolí. U nové nebo rekonstruované kotelny je vhodné už v projektu zkontrolovat, zda je navrženo vhodné měřicí místo s bezpečným přístupem.

Měřicí místo má být umístěno tak, aby výsledky odpovídaly skutečným emisím zdroje. Problém vzniká u příliš krátkých rovných úseků, nevhodně umístěných odběrových otvorů, nepřístupných komínů, společných kouřovodů nebo míst, kde nelze bezpečně pracovat.

U kotelen v nemocnicích, školách, bytových domech nebo průmyslových areálech se často setkáváme s tím, že měření nebylo při projektování zohledněno. Provozovatel pak musí dodatečně řešit odběrové otvory, lávky, plošiny nebo jiné technické úpravy.

Provozní hodiny a evidence

Provozní hodiny jsou důležité pro vyhodnocení režimu zdroje, plánování měření i plnění podmínek povolení. U běžné kotelny může jít o sezónní provoz, u nemocnice nebo průmyslu o celoroční provoz, u záložních kotlů o provoz pouze při poruše nebo špičce.

Provozovatel by měl vést přehled o provozu zdroje, spotřebě paliva, provedených servisních zásazích, měřeních, poruchách a případných změnách. U vyjmenovaných zdrojů je provozní evidence důležitá nejen formálně, ale i prakticky. Pomáhá doložit, jak byl zdroj provozován a zda odpovídá povolení.

U plynových kotelen je vhodné sladit provozní evidenci se servisní dokumentací. Zvýšené CO, zhoršené spalování nebo opakované poruchy mohou souviset s technickým stavem hořáku, výměníku, regulace nebo přívodu spalovacího vzduchu.

Co zkontrolovat při výměně kotle

Výměna kotle je častá situace, při které vznikají nejasnosti. Provozovatel řeší dodávku a montáž, ale zapomene ověřit návaznost na povolení provozu a měření emisí. Přitom právě výměna kotle může změnit příkon, emisní parametry, způsob odvodu spalin i měřicí místo.

Před výměnou je vhodné zkontrolovat zejména aktuální povolení provozu, seznam povolených kotlů, celkový příkon kotelny, druh paliva, komíny, provozní režim a poslední protokoly z měření emisí. Pokud nový kotel nahrazuje starý, je potřeba ověřit, zda jde o změnu podstatnou pro ochranu ovzduší a zda bude potřeba oznámení, změna povolení nebo nové měření po uvedení do provozu.

U kondenzačních kotlů a moderních nízkoemisních hořáků je vhodné zkontrolovat také technické podmínky měření. Nízká teplota spalin, kondenzace, společné kouřovody nebo kaskádové zapojení mohou ovlivnit praktické provedení odběru.

Nejčastější chyby z praxe

Nejčastější chybou je záměna výkonu a příkonu. Pokud se povinnosti posuzují podle výkonu místo podle jmenovitého tepelného příkonu, může být kotelna zařazena špatně.

Druhou častou chybou je nesčítání kotlů. Několik menších kotlů může dohromady tvořit zdroj, který už má jiné povinnosti než jednotlivé kotle posuzované samostatně.

Třetím problémem je staré povolení, které neodpovídá skutečnému stavu. V kotelně jsou jiné kotle, jiný příkon, jiný komín nebo jiný provozní režim, ale dokumentace zůstala původní.

Častá je také absence měřicího místa. Kotelna je technicky funkční, ale autorizované měření emisí se provádí obtížně, protože projekt nepočítal s odběrovými otvory a bezpečným přístupem.

Jaké podklady si připravit

Pro rychlé posouzení kotelny jsou nejdůležitější technické listy kotlů, štítkové údaje, jmenovité tepelné příkony, palivo, zapojení kotlů, počet komínů nebo kouřovodů, provozní hodiny a poslední protokoly z měření emisí.

U stávající kotelny je vhodné poslat také aktuální povolení provozu, provozní řád, provozní evidenci, projektovou dokumentaci a informaci o plánované změně. U nové kotelny pomůže situační výkres, schéma zapojení a návrh měřicích míst.

Co nám můžete poslat k posouzení

Pošlete nám technické listy kotlů, přehled příkonů, palivo, schéma komínů, provozní hodiny, stávající povolení a poslední protokoly z měření emisí. Pokud připravujete výměnu kotle, pošlete také údaje o původním i novém kotli.

Zkontrolujeme zařazení kotelny, měřicí povinnosti a návaznost na povolení provozu. Prověříme, zda je potřeba změna povolení, nové měření emisí, úprava provozní evidence, doplnění měřicího místa nebo jiné technické řešení.

Krátké shrnutí

U plynové kotelny 0,3 až 50 MW je potřeba řešit hlavně celkový jmenovitý tepelný příkon, sčítání kotlů, palivo, komíny, provozní hodiny, měření emisí a soulad se stávajícím povolením. Z hlediska emisí se obvykle sledují zejména NOx a CO.

Nejčastější problémy vznikají při výměně kotlů, navyšování příkonu, změně komína nebo u kotelen, kde skutečný stav už neodpovídá starému povolení. Provozovatel by měl tyto věci zkontrolovat před změnou, ne až při měření nebo kontrole.

Pošlete nám technické listy kotlů, příkony, palivo, komíny, povolení a provozní hodiny. Prověříme, jaké povinnosti se na kotelnu vztahují a jaké podklady bude potřeba připravit.

Věcná opora článku

Z těchto podkladů plyne, že plynovou kotelnu je potřeba posuzovat podle skutečného technického a provozního stavu. Nestačí vědět, že jde o zemní plyn a moderní kotle. Rozhodující je součet příkonů, zařazení zdroje, povolení, měřicí povinnosti a možnost bezpečně provést měření emisí.
