Proč svařovnu nestačí hodnotit jen podle viditelného kouře
Ve svařovně se při práci uvolňují svářečské dýmy, jemné pevné částice a látky vznikající z kovu, přídavného materiálu, povrchových úprav nebo zbytků nečistot na dílech. Viditelný kouř je pouze orientační signál. Pro odborné hodnocení je důležité, co pracovník skutečně dýchá v dýchací zóně a jak dlouho je expozici vystaven.
Svařovna může být z hlediska provozovatele dvojí problém. První rovina je pracovní prostředí, tedy ochrana zdraví svářečů a dalších zaměstnanců v hale. Druhá rovina je ochrana ovzduší, pokud jsou znečišťující látky odsávány a vypouštěny výduchem do venkovního ovzduší.
Měření pracovního ovzduší a měření emisí nejsou totéž. Jedno hodnotí expozici zaměstnance, druhé hodnotí znečišťování venkovního ovzduší.
Svářečské dýmy a jejich složení
Svářečské dýmy nejsou jeden univerzální „prach“. Jejich složení se mění podle toho, co se svařuje, čím se svařuje a za jakých podmínek. Jiná situace bude při svařování běžné konstrukční oceli, jiná u nerezu, hliníku nebo pozinkovaných dílů.
| Faktor | Proč je důležitý |
|---|---|
| svařovaný materiál | ovlivňuje obsah kovů ve svářečském dýmu |
| přídavný materiál | může být významným zdrojem manganu, chromu, niklu nebo dalších kovů |
| metoda svařování | ovlivňuje množství dýmu i velikost částic |
| povrchová úprava dílů | pozink, nátěr, olej nebo konzervace mohou měnit složení emisí |
| proud a režim svařování | ovlivňují intenzitu tvorby dýmu |
| odsávání | rozhoduje, kolik dýmu se dostane do dýchací zóny pracovníka |
Z hlediska pracovního prostředí se obvykle neřeší jen celková hmotnost částic. U svářečských dýmů může být důležité také stanovení konkrétních kovů, například manganu, chromu, niklu, železa, zinku nebo hliníku. To platí zejména tam, kde se svařují nerezové, legované nebo povrchově upravené materiály.
Prach a kovy ve svařovně
Při běžném pohledu na pracoviště se může zdát, že hlavním problémem je jen kouř nad místem svaru. Odborně je ale potřeba rozlišit pevné částice jako takové a jejich chemické složení.
| Co se hodnotí | Praktický význam |
|---|---|
| svářečské dýmy jako pevné částice | základní údaj o množství částic v pracovním ovzduší |
| mangan | významný u řady ocelí a přídavných materiálů |
| chrom a nikl | typické rizikové složky při svařování nerezových ocelí |
| zinek | důležitý při svařování pozinkovaných dílů |
| hliník | relevantní při svařování hliníku a jeho slitin |
| železo | běžná složka při svařování ocelí |
Prakticky řečeno: dvě svařovny mohou vypadat podobně zakouřeně, ale riziko pro pracovníky může být odlišné. Rozhoduje nejen množství dýmu, ale i to, zda obsahuje toxikologicky významné kovy.
Lokální odsávání: důležité je zachytit dým u zdroje
Lokální odsávání má zachytit svářečský dým co nejblíže místu vzniku. Pokud se dým nejprve rozptýlí do prostoru haly a teprve potom je odváděn obecnou ventilací, pracovník jej často už vdechl. Proto je lokální odsávání obvykle účinnější než spoléhání pouze na celkové větrání haly.

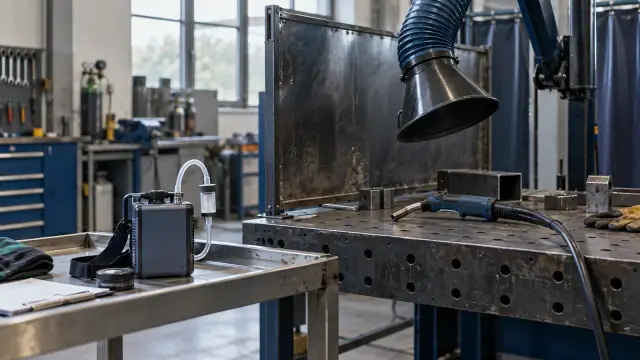

Typickým řešením jsou odsávací ramena, odsávané svařovací stoly, odsávané přípravky, hořáky s integrovaným odsáváním, robotické buňky s odsáváním nebo centrální filtrační systémy.
Samotná instalace odsávání ale nestačí. V praxi často rozhodují detaily: poloha hubice vůči svaru, průtok vzduchu, zanesení filtrů, pracovní návyky svářeče a to, zda odsávání nepřekáží práci. Pokud pracovník rameno odsune, protože mu brání ve výhledu nebo manipulaci, technicky dobré zařízení nemusí plnit svůj účel.
| Problém | Dopad v praxi |
|---|---|
| odsávací rameno je daleko od svaru | dým uniká mimo záchyt |
| zanesený filtr | klesá průtok a účinnost odsávání |
| špatné proudění v hale | dým se šíří na okolní pracoviště |
| odsávání překáží práci | pracovníci jej nepoužívají důsledně |
| pouze obecné větrání haly | expozice v dýchací zóně může zůstat vysoká |
U dobře navržené svařovny se proto nehodnotí jen přítomnost odsávání, ale jeho skutečná funkce při běžné práci.
Měření pracovního ovzduší ve svařovně
Měření pracovního ovzduší má zjistit, jaké expozici jsou zaměstnanci skutečně vystaveni. Pro kategorizaci prací a hodnocení zdravotního rizika je obvykle nejdůležitější osobní odběr v dýchací zóně pracovníka. Stacionární měření může být užitečné pro posouzení prostoru haly, účinnosti větrání nebo srovnání různých pracovišť, ale samo o sobě nemusí nahradit hodnocení osobní expozice.
| Typ měření | Co ukazuje | Kdy se používá |
|---|---|---|
| osobní odběr | co pracovník skutečně dýchá | kategorizace prací, požadavek KHS, hodnocení expozice |
| stacionární odběr | koncentraci ve vybraném místě | kontrola prostoru, porovnání pracovišť, ověření větrání |
| měření po úpravě odsávání | účinnost technického opatření | kontrola investice do filtrace nebo VZT |
| měření při reprezentativní směně | běžnou reálnou zátěž | podklad pro praxi i úřady |
Před měřením je potřeba znát, co se svařuje, jakou metodou, jak dlouho, s jakým přídavným materiálem a zda pracovník během směny také brousí, čistí nebo manipuluje s díly. Právě kombinace svařování a broušení může významně změnit charakter prašnosti na pracovišti.
Reprezentativní směna: měřit ve správný den
Výběr směny je pro výsledek zásadní. Pokud se měří v den, kdy se svařuje málo, používá se jiný materiál než obvykle nebo není v provozu hlavní pracoviště, výsledek nemusí odpovídat skutečnému riziku.
Reprezentativní směna má odpovídat běžnému významnému provozu. Nemusí to být nejhorší myslitelný den, ale nemá jít ani o výjimečně klidný režim. U zakázkové výroby je někdy vhodné vybrat směnu, kdy se svařuje materiál nebo výrobek, který odpovídá typické nebo významné expozici.
Při přípravě měření se proto sleduje zejména druh svařovaného materiálu, doba svařování, počet pracovišť v provozu, používání odsávání, souběh s broušením a pracovní postup konkrétního svářeče.
Ruční svařování, robotické pracoviště a broušení
Různé typy pracovišť nelze automaticky hodnotit stejně. Ruční svářeč je často přímo u zdroje dýmu, mění polohu, pracuje s různými díly a jeho expozice závisí na pracovních návycích i použití odsávání. Robotická buňka může mít jiný režim, protože pracovník nemusí stát trvale u oblouku, ale může být vystaven emisím při zakládání, kontrole nebo opravách.
Broušení je samostatně důležité. Může vytvářet výraznou prašnost, která se složením liší od vlastního svářečského dýmu. Pokud pracovník část směny svařuje a část směny brousí, je potřeba tuto kombinaci při hodnocení zohlednit.
| Pracovní situace | Co může být rozhodující |
|---|---|
| ruční svařování | dýchací zóna pracovníka, poloha odsávání, doba svařování |
| robotické svařování | odsávání buňky, pobyt obsluhy, opravy a seřizování |
| broušení svarů | prašnost, kovy, brusivo, lokální odsávání |
| svařování nerezu | chrom, nikl, složení přídavného materiálu |
| svařování pozinku | zinek a charakter povrchové úpravy |
| údržbářské svařování | proměnlivost činností a materiálů |
Kdy může být svařovna také zdrojem emisí do ovzduší
Vedle pracovního prostředí může být svařovna relevantní také z hlediska zákona o ochraně ovzduší. U svařování kovových materiálů je rozhodující zejména celkový elektrický příkon svařovacích pracovišť. Pokud dosahuje 1000 kW a více, může jít o vyjmenovaný stacionární zdroj.
V takovém případě se už neřeší jen expozice svářeče, ale také výduchy, filtrace, měření emisí tuhých znečišťujících látek, provozní evidence a případně povolení provozu. Vyhláška č. 415/2012 Sb. uvádí pro svařování kovových materiálů s celkovým elektrickým příkonem 1000 kW a více emisní limit pro tuhé znečišťující látky; tento požadavek se nevztahuje na odporové svařování.
Pracovní ovzduší a venkovní emise je nutné držet odděleně:
| Oblast | Co se hodnotí | Typický účel |
|---|---|---|
| pracovní prostředí | expozice pracovníka v hale | KHS, kategorizace prací, ochrana zdraví |
| emise do ovzduší | znečištění odváděné výduchem | krajský úřad, ČIŽP, povolení provozu |
| odsávání a filtrace | technické omezení dýmu a prachu | ochrana pracovníků i venkovního ovzduší |
| provozní evidence | provoz, filtry, poruchy, měření | doložení plnění podmínek |
Měření emisí na výduchu tedy neříká automaticky, jaká je expozice svářeče. A naopak měření v dýchací zóně pracovníka nenahrazuje emisní měření na výduchu.
Co by měl mít provozovatel připravené
Pro správné posouzení svařovny je vhodné připravit základní technické a provozní údaje. Není nutné začínat dlouhým formulářem, ale bez znalosti technologie nelze rozumně navrhnout měření ani dokumentaci.
Nejdůležitější jsou informace o svařovaných materiálech, přídavných materiálech, používaných metodách, době svařování, počtu pracovišť, odsávání, filtraci, výduších a případném broušení. Pokud je už k dispozici požadavek KHS, krajského úřadu nebo ČIŽP, je vhodné jej předat hned na začátku. Podle něj lze rozlišit, zda úřad řeší pracovní prostředí, emise do ovzduší, provozní evidenci nebo povolení provozu.
Nejčastější chyby
U svařoven se často podceňuje rozdíl mezi viditelným kouřem a skutečným složením svářečského dýmu. Provozovatel někdy řeší jen celkovou prašnost, ale neřeší konkrétní kovy. Jindy se spoléhá na odsávání, které je sice nainstalované, ale při práci není účinně používané.
Častou chybou je také záměna pracovního prostředí a emisí do ovzduší. Pokud má svařovna výduchy do venkovního ovzduší a spadá do režimu vyjmenovaného zdroje, nestačí mít pouze měření expozice pracovníků. Naopak u menší svařovny může být hlavním tématem pracovní ovzduší, nikoli povolení provozu podle zákona o ochraně ovzduší.
Shrnutí
Svařovna je pracoviště, kde se mohou kombinovat svářečské dýmy, prach, kovy, broušení, lokální odsávání a případně také emise do venkovního ovzduší. Pro správné hodnocení nestačí vizuální dojem ani obecné označení „svářeč“. Rozhoduje konkrétní materiál, metoda svařování, přídavný materiál, doba expozice, účinnost odsávání a skutečný pracovní režim.
U větších svařoven je potřeba ověřit také vazbu na ochranu ovzduší, zejména pokud celkový elektrický příkon svařování dosahuje hodnot, při kterých může jít o vyjmenovaný stacionární zdroj. Pracovní prostředí a emise do ovzduší spolu technicky souvisejí, ale z hlediska měření a dokumentace jde o dvě odlišné oblasti.
Pošlete nám popis svařovny, seznam svařovaných materiálů, typy svařování, informace o odsávání, filtraci, výduších a případný požadavek KHS, krajského úřadu nebo ČIŽP. Navrhneme vhodný rozsah měření pracovního ovzduší, posouzení kovů ve svářečských dýmech i další postup pro emise do ovzduší.
Věcná opora článku
Článek vychází zejména z těchto předpisů:
- nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci,
- vyhláška č. 432/2003 Sb., o kategorizaci prací,
- zákon č. 201/2012 Sb., o ochraně ovzduší,
- vyhláška č. 415/2012 Sb., o přípustné úrovni znečišťování a jejím zjišťování.
Nařízení vlády č. 361/2007 Sb. uvádí svářečské dýmy mezi prachy s možným fibrogenním účinkem a upozorňuje, že jejich složení závisí mimo jiné na svařovaném materiálu, přídavném materiálu a svařovacím proudu. Současně je nutné zohlednit toxické kovy ve svářečských dýmech. Vyhláška č. 415/2012 Sb. stanovuje emisní požadavky pro svařování kovových materiálů s celkovým elektrickým příkonem 1000 kW a více jako pro vyjmenovaný stacionární zdroj.
