Gaskesselanlage 0,3 bis 50 MW: Was bei NOx, CO, Messung und Genehmigung zu klären ist

Warum bei der Gaskesselanlage der Input und nicht nur die Leistung entscheidet

Bei Gaskesselanlagen wird häufig mit der Kesselleistung gearbeitet, weil diese für die Gebäudeheizung wichtig ist. Für den Luftschutz ist jedoch vor allem der Nennwärmeinput im Brennstoff maßgeblich. Er steht in der Regel im technischen Datenblatt, auf dem Kesselschild oder in der Projektdokumentation.

Der Unterschied ist praktisch. Ein Kessel kann z. B. eine Wärmeleistung von 900 kW haben, der Input im Brennstoff ist je nach Wirkungsgrad der Anlage höher. Pflichten dürfen daher nicht mechanisch nur aus der ins Wasser abgegebenen Leistung abgeleitet werden.

Bei einer Kesselanlage wird meist nicht jeder Kessel isoliert beurteilt. Entscheidend ist, ob die Kessel eine gemeinsame Verbrennungsstationärquelle bilden, betrieblich und technisch verbunden sind, die Abgase in einen gemeinsamen Schornstein führen oder demselben Zweck in einem Betrieb dienen. Gerade die Summierung der Inputs entscheidet oft darüber, ob die Kesselanlage in das Regime aufgeführter Quellen fällt und welche Pflichten gelten.

Grundgrenzen: 0,3 MW, 1 MW, 5 MW und 50 MW

Bei Gaskesselanlagen sind mehrere Grenzen zu beachten. Betreiber fragen am häufigsten, ob Betriebsgenehmigung, Emissionsmessung oder nur grundlegende Betreiberpflichten gelten.

Diese Übersicht hilft bei der Orientierung:

Für eine konkrete Kesselanlage ist stets vom aktuellen Wortlaut der Vorschriften, vom Bescheid der Regionsbehörde und von den technischen Parametern der Quelle auszugehen. Die Inputgrenze ist nur der erste Schritt, nicht die gesamte Beurteilung.

Praktischer Hinweis: Lassen Sie sich beim Kesseltausch vom Lieferanten immer den Nennwärmeinput im Brennstoff bestätigen, nicht nur die Wärmeleistung. Ohne diese Angabe lassen sich Genehmigung, Emissionsmessung und Einstufung der Kesselanlage nicht zuverlässig bestimmen.

Wann eine Betriebsgenehmigung erforderlich ist

Die Betriebsgenehmigung wird bei aufgeführten stationären Quellen nach dem Luftschutzgesetz behandelt. Bei Kesseln ist vor allem der Punkt für Verbrennung von Brennstoffen in Kesseln nach dem gesamten Nennwärmeinput relevant.

Eine Genehmigung oder Genehmigungsänderung ist vor allem erforderlich, wenn eine neue Kesselanlage errichtet wird, der Input erhöht wird, der Brennstoff wechselt, die Kesselanzahl sich ändert, der Schornstein wechselt oder sich das Betriebsregime grundlegend ändert. Auch beim Kesseltausch ist Vorsicht geboten. Auch wenn es dem Betreiber nur wie technische Erneuerung erscheint, kann es aus Sicht des Luftschutzes eine Quellenänderung sein.

Bei bestehenden Kesselanlagen ist der tatsächliche Zustand mit der Genehmigung zu vergleichen. Entscheidend ist, was im Tenor des Bescheids und in den verbindlichen Betriebsbedingungen steht. Wenn die Genehmigung konkrete Kessel, Inputs, Schornsteine, Brennstoff oder Betriebsbedingungen nennt, dürfen diese nicht ohne Prüfung geändert werden, ob eine Genehmigungsänderung erforderlich ist.

NOx und CO: was bei Gaskesseln überwacht wird

Bei Gaskesseln werden bei der Emissionsmessung vor allem Stickoxide (NOx) und Kohlenmonoxid (CO) überwacht. NOx hängen vor allem mit Verbrennungstemperatur, Brennerkonstruktion, Verbrennungseinstellung und Kesseltyp zusammen. CO ist ein wichtiger Indikator der Verbrennungsqualität; erhöhte Werte können auf schlechte Einstellung, unzureichende Verbrennungsluft, verschmutzten Brenner oder einen technischen Defekt hinweisen.

Bei neuen Niedrigemissionskesseln können NOx-Werte deutlich niedriger sein als bei älteren Anlagen. Das bedeutet nicht, dass keine Messung erforderlich ist, wenn Gesetz oder Genehmigung sie vorschreiben. Der Hersteller kann eine Emissionsklasse oder Emissionsparameter garantieren, der Betreiber muss aber den tatsächlichen Zustand im Betrieb nachweisen können.

Messergebnisse werden in der Regel nach Umrechnung auf festgelegte Referenzbedingungen bewertet, einschließlich Referenzsauerstoffgehalt. Daher ist es nicht sinnvoll, Werte vom Analysator ohne Kenntnis der Methodik, des Kesselregimes und der in Verordnung oder Genehmigung genannten Anforderung zu vergleichen.

Wann Emissionsmessungen durchgeführt werden

Emissionsmessungen werden bei Inbetriebnahme der Quelle, nach bestimmten Quellenänderungen und weiter regelmäßig nach Input, Brennstoff und Art der Verbrennungsquelle behandelt. Bei Gaskesselanlagen im Bereich 1 bis 5 MW begegnen wir häufig einem Intervall regelmäßiger einmaliger Messung im Bereich mehrerer Jahre; bei größeren Quellen kann das Intervall kürzer sein. Das genaue Regime ist nach aktueller Verordnung und konkreter Genehmigung zu prüfen.

Praktisch ist wichtig, die Messung bereits bei der Planung der Kesselanlage zu behandeln. Schornstein oder Rauchgasweg müssen eine geeignete Messstelle, Probenahmeöffnungen und sicheren Zugang haben. Wird das vergessen, kann die autorisierte Messung technisch schwierig sein oder nachträgliche Anpassungen erfordern.

Bei mehreren Kesseln ist zu prüfen, ob jeder Kessel einzeln gemessen wird oder ob eine Messung am gemeinsamen Abgasabzug möglich ist. Das hängt von technischer Ausführung, Betriebsregime, Genehmigungsanforderung und methodischen Möglichkeiten der Messung ab. Man darf nicht automatisch annehmen, dass eine Probe hinter einem gemeinsamen Schornstein immer die Messung einzelner Kessel ersetzt.

Mehr zur Messung finden Sie auf der Seite Emissionsmessung NATURCHEM.

Summierung der Kessel in einer Kesselanlage

Die Summierung der Inputs ist eine der häufigsten Fehlerursachen. Der Betreiber hat z. B. mehrere kleinere Kessel, von denen jeder einzeln unter der Grenze erscheint. Bilden sie jedoch eine Kesselanlage oder gemeinsame Quelle, kann der Gesamtinput die entscheidende Grenze überschreiten.

Bei der Summierung sind vor allem technische und betriebliche Zusammenhänge zu klären. Entscheidend ist, ob die Kessel demselben Zweck dienen, im selben Betrieb stehen, gemeinsame Regelung haben, einen gemeinsamen Schornstein nutzen oder als ein Energiegesamtsystem installiert sind. Eine separate Ersatz- oder Reservequelle kann je nach realem Betrieb und Genehmigung eine besondere Beurteilung erfordern.

Bei Kesseltauschen ändert sich oft nur ein Teil der Kesselanlage. Auch dann ist der Gesamtzustand nach der Änderung zu beurteilen. Es reicht nicht zu sagen, dass nur ein Kessel getauscht wird. Entscheidend ist, wie hoch die Summe der Inputs nach dem Tausch sein wird und wie die Kesselanlage tatsächlich betrieben wird.

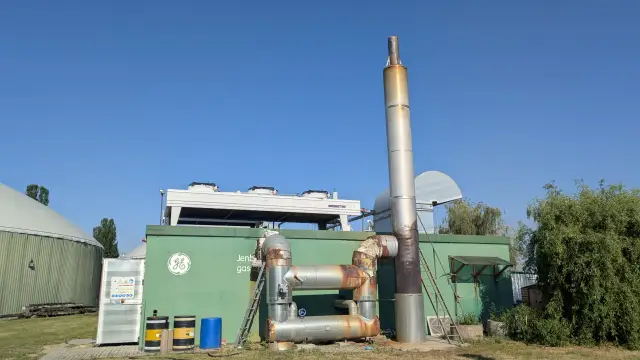

Schornsteine, Rauchgaswege und Messstellen

Der Schornstein ist wichtig nicht nur für sicheren Abgasabzug, sondern auch für Emissionsmessung und Beurteilung des Einflusses der Quelle auf die Umgebung. Bei einer neuen oder rekonstruierten Kesselanlage ist es sinnvoll, bereits im Projekt zu prüfen, ob eine geeignete Messstelle mit sicherem Zugang vorgesehen ist.

Die Messstelle soll so liegen, dass die Ergebnisse den tatsächlichen Emissionen der Quelle entsprechen. Probleme entstehen bei zu kurzen geraden Abschnitten, ungeeignet angeordneten Probenahmeöffnungen, unzugänglichen Schornsteinen, gemeinsamen Rauchgaswegen oder Stellen, an denen nicht sicher gearbeitet werden kann.

Bei Kesselanlagen in Krankenhäusern, Schulen, Wohnhäusern oder Industriearealen stellen wir häufig fest, dass die Messung bei der Planung nicht berücksichtigt wurde. Der Betreiber muss dann nachträglich Probenahmeöffnungen, Laufstege, Plattformen oder andere technische Anpassungen lösen.

Betriebsstunden und Aufzeichnungen

Betriebsstunden sind wichtig für die Bewertung des Quellenregimes, die Planung der Messung und die Erfüllung der Genehmigungsbedingungen. Bei einer gewöhnlichen Kesselanlage kann es sich um saisonalen Betrieb handeln, bei Krankenhaus oder Industrie um ganzjährigen Betrieb, bei Ersatzkesseln um Betrieb nur bei Störung oder Spitze.

Der Betreiber sollte einen Überblick über Quellenbetrieb, Brennstoffverbrauch, Wartungseingriffe, Messungen, Störungen und Änderungen führen. Bei aufgeführten Quellen sind Betriebsaufzeichnungen nicht nur formal, sondern auch praktisch wichtig. Sie helfen nachzuweisen, wie die Quelle betrieben wurde und ob sie der Genehmigung entspricht.

Bei Gaskesselanlagen ist es sinnvoll, Betriebsaufzeichnungen mit der Servicedokumentation abzugleichen. Erhöhtes CO, verschlechterte Verbrennung oder wiederholte Störungen können mit dem technischen Zustand von Brenner, Wärmetauscher, Regelung oder Verbrennungsluftzufuhr zusammenhängen.

Was beim Kesseltausch zu prüfen ist

Der Kesseltausch ist eine häufige Situation mit Unklarheiten. Der Betreiber klärt Lieferung und Montage, vergisst aber die Verknüpfung mit Betriebsgenehmigung und Emissionsmessung. Gerade der Kesseltausch kann Input, Emissionsparameter, Abgasführung und Messstelle ändern.

Vor dem Tausch ist vor allem die aktuelle Betriebsgenehmigung, die Liste der genehmigten Kessel, der Gesamtinput der Kesselanlage, Brennstoffart, Schornsteine, Betriebsregime und die letzten Emissionsmessprotokolle zu prüfen. Ersetzt ein neuer Kessel einen alten, ist zu klären, ob es sich um eine für den Luftschutz wesentliche Änderung handelt und ob Anzeige, Genehmigungsänderung oder neue Messung nach Inbetriebnahme erforderlich ist.

Bei Brennwertkesseln und modernen Niedrigemissionsbrennern sind auch die technischen Bedingungen der Messung zu prüfen. Niedrige Abgastemperatur, Kondensation, gemeinsame Rauchgaswege oder Kaskadenschaltung können die praktische Durchführung der Probenahme beeinflussen.

Häufigste Fehler aus der Praxis

Der häufigste Fehler ist die Verwechslung von Leistung und Input. Werden Pflichten nach Leistung statt nach Nennwärmeinput beurteilt, kann die Kesselanlage falsch eingestuft werden.

Ein zweiter häufiger Fehler ist die fehlende Summierung der Kessel. Mehrere kleinere Kessel können zusammen eine Quelle bilden, die bereits andere Pflichten hat als einzeln beurteilte Kessel.

Ein drittes Problem ist eine alte Genehmigung, die dem tatsächlichen Zustand nicht entspricht. In der Kesselanlage sind andere Kessel, anderer Input, anderer Schornstein oder anderes Betriebsregime, die Dokumentation blieb unverändert.

Häufig fehlt auch eine Messstelle. Die Kesselanlage ist technisch funktionsfähig, aber die autorisierte Emissionsmessung ist schwierig, weil das Projekt keine Probenahmeöffnungen und keinen sicheren Zugang vorsah.

Welche Unterlagen vorbereiten

Für eine schnelle Beurteilung der Kesselanlage sind vor allem technische Datenblätter der Kessel, Schildangaben, Nennwärmeinputs, Brennstoff, Kesselverbindung, Anzahl der Schornsteine oder Rauchgaswege, Betriebsstunden und letzte Emissionsmessprotokolle wichtig.

Bei einer bestehenden Kesselanlage ist auch die aktuelle Betriebsgenehmigung, Betriebsordnung, Betriebsaufzeichnungen, Projektdokumentation und Information über geplante Änderung sinnvoll. Bei einer neuen Kesselanlage helfen Lageplan, Anschlussschema und Entwurf der Messstellen.

Was Sie uns zur Beurteilung senden können

Senden Sie uns technische Datenblätter der Kessel, Übersicht der Inputs, Brennstoff, Schornsteinschema, Betriebsstunden, bestehende Genehmigung und letzte Emissionsmessprotokolle. Wenn Sie einen Kesseltausch vorbereiten, senden Sie auch Angaben zum ursprünglichen und neuen Kessel.

Wir prüfen die Einstufung der Kesselanlage, Messpflichten und den Bezug zur Betriebsgenehmigung. Wir klären, ob Genehmigungsänderung, neue Emissionsmessung, Anpassung der Betriebsaufzeichnungen, Ergänzung der Messstelle oder eine andere technische Lösung erforderlich ist.

Kurze Zusammenfassung

Bei einer Gaskesselanlage 0,3 bis 50 MW sind vor allem gesamter Nennwärmeinput, Summierung der Kessel, Brennstoff, Schornsteine, Betriebsstunden, Emissionsmessung und Übereinstimmung mit der bestehenden Genehmigung zu klären. Aus Emissionssicht werden in der Regel vor allem NOx und CO überwacht.

Die meisten Probleme entstehen beim Kesseltausch, bei Inputerhöhung, Schornsteinwechsel oder bei Kesselanlagen, deren tatsächlicher Zustand nicht mehr zur alten Genehmigung passt. Der Betreiber sollte dies vor der Änderung prüfen, nicht erst bei Messung oder Kontrolle.

Senden Sie uns technische Datenblätter der Kessel, Inputs, Brennstoff, Schornsteine, Genehmigung und Betriebsstunden. Wir prüfen, welche Pflichten für die Kesselanlage gelten und welche Unterlagen vorbereitet werden müssen.

Sachliche Grundlage des Artikels

Aus diesen Unterlagen folgt, dass eine Gaskesselanlage nach tatsächlichem technischem und betrieblichem Zustand beurteilt werden muss. Es reicht nicht zu wissen, dass es Erdgas und moderne Kessel sind. Entscheidend sind Summe der Inputs, Quelleneinstufung, Genehmigung, Messpflichten und die Möglichkeit, Emissionsmessungen sicher durchzuführen.
