Kogenerační jednotka: emise, hluk, měření a povolení provozu

Proč kogenerační jednotku řešit včas

Kogenerační jednotka se často připravuje jako technická úprava energetiky objektu. Provozovatel řeší výkon, návratnost, připojení k plynu, elektřinu a využití tepla. Z hlediska úřadů ale vzniká nový nebo změněný zdroj emisí a hluku.

U menších instalací může být povolování jednodušší. U větších jednotek, více jednotek v jedné lokalitě, provozu v nemocnici, průmyslovém areálu, bytové zástavbě nebo obecní kotelně už může být potřeba připravit podklady pro ochranu ovzduší, hluk, stavební řízení, JES, povolení provozu nebo změnu stávajícího povolení.

Největší problémy vznikají tehdy, když se KGJ objedná a stavebně připraví dříve, než je jasné, zda vyhoví emisním požadavkům, zda má správně navržený komín a zda nebude problém s hlukem. Dodatečné řešení výfuku, tlumičů, výšky komína nebo akustických úprav bývá dražší než jejich zapracování do projektu.

Co úřady u kogenerace obvykle zajímá

Kogenerační jednotka není posuzována pouze podle elektrického výkonu. Pro ochranu ovzduší je zásadní hlavně jmenovitý tepelný příkon v palivu, typ spalovacího zařízení, palivo a celkový příkon všech souvisejících spalovacích zdrojů v provozovně.

Pro hluk je důležité umístění jednotky, zda je uvnitř objektu nebo v kontejneru, jak je řešeno sání a výfuk vzduchu, chlazení, výfuk spalin, případný suchý chladič, provozní doba a vzdálenost k nejbližším chráněným prostorům. Kogenerační jednotka může být akusticky problematická i tehdy, když je emisně v pořádku.

Úřad může chtít zejména technický list KGJ, údaje o palivu, příkonu a výkonu, popis komína nebo výduchu, provozní hodiny, umístění v objektu nebo areálu, vztah ke stávající kotelně, emisní parametry od výrobce, hlukové parametry a návrh provozních podmínek.

Povolení provozu: rozhoduje tepelný příkon a zařazení zdroje

U kogeneračních jednotek je potřeba nejprve určit, zda jde o vyjmenovaný stacionární zdroj podle zákona o ochraně ovzduší. U plynových KGJ se obvykle jedná o pístový spalovací motor. V příloze č. 2 zákona č. 201/2012 Sb. se u spalování paliv v pístových spalovacích motorech sleduje celkový jmenovitý tepelný příkon, a to už od hranice 0,3 MW.

Prakticky to znamená, že nestačí dívat se pouze na elektrický výkon uvedený v nabídce dodavatele. Pro posouzení je nutné znát příkon v palivu. U jedné jednotky může být elektrický výkon například výrazně nižší než tepelný příkon v palivu. Pokud je v objektu více jednotek nebo jsou součástí jedné provozovny i další spalovací zdroje, musí se posoudit jejich vzájemná vazba.

U vyjmenovaného zdroje může být potřeba povolení provozu nebo změna stávajícího povolení. Pokud je KGJ doplňována do stávající kotelny, nelze automaticky předpokládat, že ji pokryje staré povolení pro kotle. Pístový spalovací motor má jiné emisní charakteristiky než kotel a obvykle se posuzuje samostatně.

Praktická poznámka: Před objednáním jednotky si vždy ověřte nejen elektrický výkon, ale hlavně jmenovitý tepelný příkon v palivu. Právě ten často rozhoduje o tom, zda bude zdroj spadat do povolovacího režimu podle zákona o ochraně ovzduší.

Jaké emise se u kogenerační jednotky řeší

U kogeneračních jednotek na zemní plyn se nejčastěji řeší zejména NOx a CO. Podle typu zařízení, paliva, provozního režimu a požadavků vyhlášky nebo povolení mohou být relevantní i další látky. U jiných paliv než zemního plynu se rozsah posouzení může významně změnit.

Emisní parametry uvedené výrobcem jsou důležitý podklad, ale samy o sobě nemusí stačit. Úřad nebo zpracovatel odborného posouzení potřebuje vědět, při jakých podmínkách byly hodnoty garantovány, zda jsou přepočteny na správný obsah kyslíku, zda platí pro dané palivo, jaký je provozní režim a zda bude instalována technologie ke snížení emisí, například katalytický systém.

U KGJ je důležité také rozlišit běžný provoz a nestandardní stavy. Emise při startu, najíždění, odstavení nebo poruše mohou být jiné než při ustáleném provozu. Pro povolení se obvykle nastavují provozní podmínky tak, aby bylo jasné, kdy může jednotka běžet, jak se bude sledovat provoz a jak se bude prokazovat plnění emisních požadavků.

Měření emisí: kdy se provádí a proč ho řešit už v projektu

Pokud je kogenerační jednotka vyjmenovaným zdrojem nebo pokud to stanoví povolení, bude provozovatel obvykle potřebovat autorizované měření emisí. To slouží k ověření, zda zdroj po uvedení do provozu skutečně splňuje emisní limity a podmínky povolení.

Měření emisí se musí připravit technicky. Komín nebo výfukové potrubí musí mít vhodné měřicí místo, bezpečný přístup, odběrové otvory, pracovní plošinu nebo jiné řešení, které umožní provést měření podle požadavků. Pokud se na to zapomene v projektu, může být měření po instalaci obtížné nebo neproveditelné bez dodatečných úprav.

Typický problém je výfuk vyvedený do místa, kde není bezpečný přístup, kde není dostatečný rovný úsek potrubí, kde chybí odběrový otvor nebo kde měření ruší nevhodné proudové poměry. U kompaktních kontejnerových KGJ se proto vyplatí řešit měřicí místo už s dodavatelem technologie.

Více k měřením emisí najdete na stránce Měření emisí NATURCHEM.

Komín, výduch a odvod spalin

Odvod spalin není jen technický detail. Výška, umístění a provedení komína mohou rozhodovat o rozptylu emisí, bezpečnosti provozu, možnosti měření a vztahu k okolní zástavbě. U nízkých výduchů v husté zástavbě může vzniknout problém i u zařízení, které jinak plní emisní limity.

Při návrhu je potřeba zkontrolovat, kam budou spaliny odváděny, zda výduch neústí do nevhodné výšky, zda nebude docházet k obtěžování okolí, zda je možné provést měření emisí a zda komín odpovídá požadavkům projektanta, výrobce i povolovací dokumentace.

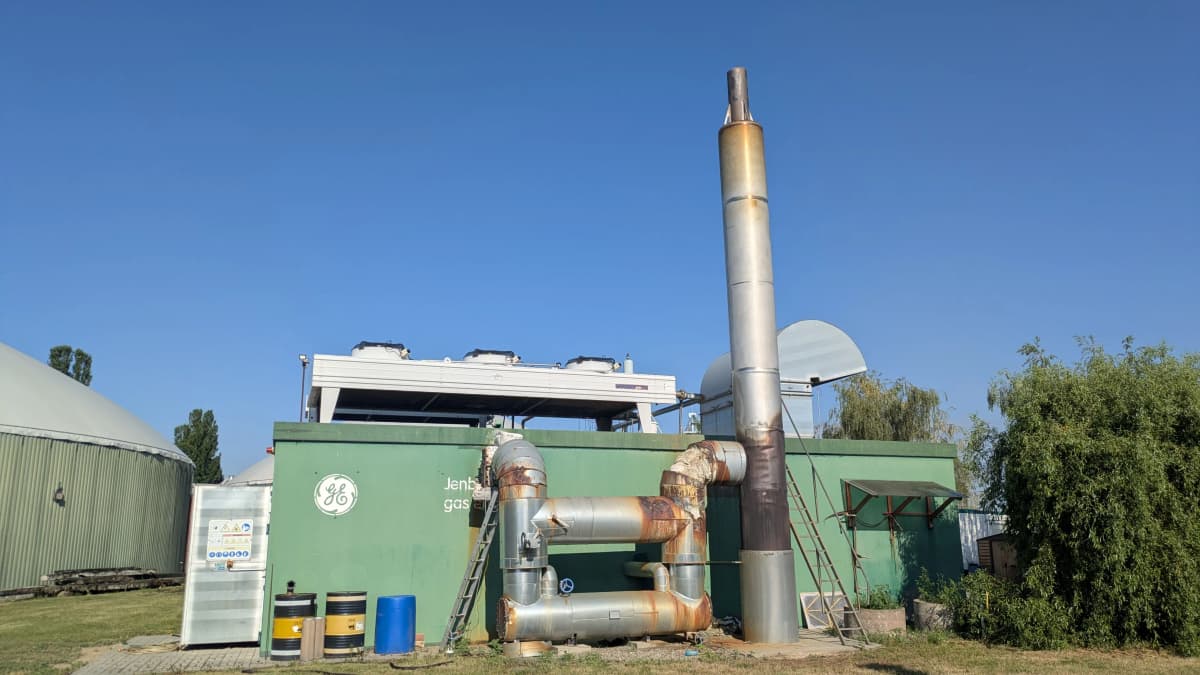

U KGJ umístěné v kontejneru se často řeší nejen výfuk spalin, ale i hluk z výfuku, sání a chlazení. Technické řešení proto musí být koordinované. Komín nemá být posouzen izolovaně od akustiky a provozu zařízení.

Hluk z kogenerační jednotky

Hluk je u kogeneračních jednotek velmi častým problémem. Zdroj hluku není jen samotný motor. Významné mohou být výfuk spalin, sání vzduchu, odvod tepla, ventilátory, chladiče, kontejner, prostupy stavební konstrukcí, vibrace a přenos hluku do konstrukce objektu.

U nemocnic, bytových domů, škol, obcí nebo provozů v blízkosti obytné zástavby je vhodné hluk řešit už před instalací. Kogenerační jednotka může běžet dlouhodobě a někdy i ve večerní nebo noční době. To je z hlediska hygienických limitů zásadní, protože noční provoz je obvykle posuzován přísněji než denní provoz.

Hluková studie by měla pracovat s reálným umístěním jednotky, akustickými parametry technologie, provozní dobou, současným hlukovým pozadím, nejbližšími chráněnými prostory a všemi relevantními zdroji. Pokud je KGJ doplňována do areálu, kde už jsou ventilátory, kotelna, chlazení nebo doprava, je potřeba posoudit i souběh zdrojů.

Kdy je vhodná hluková studie a kdy měření hluku

Hluková studie je vhodná před instalací nebo před povolením. Umožní odhadnout, zda navržené řešení splní hygienické limity a zda bude potřeba doplnit tlumiče, protihlukové kryty, akustické žaluzie, pružné uložení, úpravu výfuku nebo omezení provozu v noční době.

Měření hluku má smysl po instalaci, při kontrole, při stížnostech nebo při ověření účinnosti protihlukových opatření. Pokud se měří až po spuštění jednotky a zjistí se nevyhovující stav, bývá řešení složitější. Proto je u citlivých lokalit lepší nejprve zpracovat hlukovou studii a měřením později ověřit skutečný stav.

U KGJ je potřeba dávat pozor také na tónové složky a nízkofrekvenční charakter hluku. Subjektivně obtěžující hluk nemusí být vždy jen otázkou celkové hladiny akustického tlaku. Proto je důležité, aby studie i měření odpovídaly skutečnému charakteru zdroje.

Provozní hodiny a režim provozu

Provozní hodiny jsou důležité pro ovzduší, hluk i ekonomiku provozu. Úřad může požadovat informaci, zda bude jednotka provozována nepřetržitě, jen ve špičkách, sezónně, v pracovní dny, nebo jako záložní zdroj. U kogenerace je obvyklý dlouhodobější provoz, protože ekonomika zařízení závisí na využití tepla a elektřiny.

Z hlediska hluku je zásadní, zda bude jednotka běžet v noci. Z hlediska emisí je důležité, jaký bude roční počet provozních hodin a zda budou emise hodnoceny jako běžný provozní zdroj, nebo zda má zařízení zvláštní režim. U záložních zdrojů mohou platit odlišné úvahy než u kogenerace určené pro pravidelný provoz.

Provozní režim by měl být popsán realisticky. Pokud se do dokumentace uvede krátký provoz, ale jednotka bude ve skutečnosti běžet většinu roku, vzniká riziko nesouladu při kontrole i při řešení stížností.

Co má být v dokumentaci

Dobrá dokumentace ke kogenerační jednotce musí spojit technické údaje výrobce s reálným umístěním a provozem. Nestačí přiložit prospekt. Úřad potřebuje rozumět tomu, jak bude jednotka skutečně provozována a jaké vlivy bude mít na okolí.

U větších instalací nebo citlivých lokalit je vhodné připravit dokumentaci tak, aby byly emise a hluk řešeny souběžně. Technické řešení výfuku, tlumičů, sání, chlazení a komína musí dávat smysl jako celek.

Nejčastější chyby z praxe

Nejčastější chybou je posuzování KGJ podle elektrického výkonu místo podle tepelného příkonu v palivu. Provozovatel pak podcení povinnosti podle zákona o ochraně ovzduší a zjistí až pozdě, že jednotka může vyžadovat povolení provozu nebo měření emisí.

Druhou častou chybou je opomenutí měřicího místa na spalinové cestě. Pokud není v projektu připraven odběrový otvor a bezpečný přístup, musí se později řešit dodatečné stavební nebo technologické úpravy.

Třetím problémem je hluk. Dodavatel často uvádí akustický výkon nebo hladinu hluku za určitých podmínek, ale konkrétní umístění v areálu může být jiné. Sání, výfuk, chlazení a odrazy od fasád mohou způsobit, že skutečný stav nebude odpovídat očekávání.

Častou chybou je také nejasný vztah ke stávající kotelně. Pokud se KGJ přidává do provozu, kde už jsou kotle nebo jiné spalovací zdroje, je nutné posoudit celý energetický soubor a ověřit, zda se nemění povolení, provozní řád nebo emisní a hlukové podmínky.

Co nám můžete poslat k posouzení

Pro prvotní posouzení pošlete technický list kogenerační jednotky, údaje o palivu, elektrickém výkonu, tepelném výkonu a jmenovitém tepelném příkonu, návrh umístění, trasu spalin, výšku komína, provozní hodiny a informaci, zda bude jednotka běžet i v noci.

Dále je vhodné poslat situaci areálu, půdorys nebo řez kotelny, vzdálenost k nejbližším obytným domům nebo jiným chráněným prostorům, údaje o stávajících kotlích a případné stávající povolení provozu. Pokud už máte požadavek krajského úřadu, KHS, stavebního úřadu nebo projektanta, pošlete ho také.

Prověříme požadavky na emise, hluk a povolení kogenerační jednotky. Navrhneme, zda bude potřeba povolení provozu, odborný posudek, rozptylová studie, autorizované měření emisí, hluková studie, měření hluku nebo úprava technického řešení.

Krátké shrnutí

Kogenerační jednotka se musí posuzovat podle skutečných technických parametrů a provozního režimu. Rozhodující je zejména tepelný příkon v palivu, typ spalovacího motoru, palivo, komín, emise, hluk, provozní hodiny a umístění vůči okolní zástavbě.

Před instalací je vhodné ověřit, zda jednotka spadá mezi vyjmenované zdroje znečišťování ovzduší, zda bude potřebovat povolení provozu, jak bude probíhat měření emisí a zda návrh splní hlukové limity. U citlivých lokalit je vhodné řešit hlukovou studii ještě před objednáním finální technologie.

Pošlete nám technický list KGJ, palivo, příkon/výkon, komín, umístění a provozní hodiny. Prověříme, jaké podklady budou potřeba pro emise, hluk, povolení provozu a následné měření.

Věcná opora článku

Z těchto podkladů plyne, že KGJ nelze posuzovat pouze jako ekonomické nebo energetické zařízení. Provozovatel musí včas prověřit požadavky na ovzduší, měření emisí, hluk, komín a povolení provozu. Pokud se tyto otázky řeší až po instalaci, může být náprava technicky i finančně náročná.
