Proč nestačí říci, že na pracovišti jsou vibrace
Při hodnocení pracovního prostředí se často setkáváme s tím, že provozovatel ví o používání vibrujícího nářadí nebo strojů, ale není si jistý, jaký typ měření vlastně potřebuje. V praxi přitom nejde o drobný detail. Pro měření, výpočet expozice i následné zařazení práce do kategorie je zásadní, zda jsou vibrace přenášeny na ruce, nebo zda působí na celé tělo zaměstnance.
Typické zdroje vibrací se vyskytují ve výrobě, stavebnictví, údržbě, opravárenství, zemědělství, dopravě uvnitř areálů, skladech nebo při obsluze stavební a manipulační techniky. Může jít například o brusky, vrtačky, sekací kladiva, pěchy, hutnicí techniku, řetězové pily, ruční pneumatické nářadí, vysokozdvižné vozíky, nakladače, traktory nebo jiné samojízdné stroje.
Pro zaměstnavatele je důležité vědět, že údaje od výrobce nebo technický list stroje mohou být užitečným vodítkem, ale pro účely kategorizace prací obvykle nestačí. Rozhodující je reálný způsob používání stroje, pracovní postup, stav nářadí, materiál, délka expozice a organizace směny.
Vibrace přenášené na ruce
Vibrace přenášené na ruce se řeší tehdy, když pracovník drží v ruce nářadí nebo obrobek, přes který se vibrace přenášejí do rukou a paží. Typicky jde o práci s ručním elektrickým, pneumatickým, hydraulickým nebo motorovým nářadím.
Příklady činností:
- broušení, řezání, vrtání, sekání, bourání, nýtování, utahování a povrchové opracování,
- práce s úhlovou bruskou, vrtačkou, pneumatickým kladivem, rázovým utahovákem, motorovou pilou nebo křovinořezem,
- držení vibrujícího obrobku při opracování, pokud se vibrace přenášejí přes ruce pracovníka.
U tohoto typu expozice se hodnotí souhrnná hodnota vibrací působících na ruce. Zjednodušeně řečeno se neměří jen to, zda nářadí vibruje, ale jak velká je výsledná expozice zaměstnance při skutečné době práce během směny.
Důležité je správně určit, jak dlouho pracovník s konkrétním nářadím skutečně pracuje. Není totéž mít brusku k dispozici celou směnu a skutečně s ní brousit například 45 minut čistého času. Právě doba expozice má na výsledek zásadní vliv.
Celkové vibrace působící na tělo
Celkové vibrace, někdy označované také jako vibrace přenášené na celé tělo, se řeší tehdy, když vibrace působí na zaměstnance přes sedadlo, podlahu, plošinu nebo jiné místo kontaktu těla se strojem či pracovním místem.
Typickým příkladem jsou:
| Pracovní situace | Typická expozice |
|---|---|
| Řidič vysokozdvižného vozíku | vibrace přenášené přes sedadlo |
| Obsluha nakladače, traktoru nebo stavebního stroje | celkové vibrace a rázy při jízdě |
| Práce na vibrační plošině nebo u stroje s přenosem vibrací do podlahy | celkové vibrace přes chodidla |
| Jízda po nerovném areálovém povrchu | zvýšené celkové vibrace podle stavu komunikace |
U celkových vibrací bývá velmi důležitý stav pojezdových ploch, kvalita sedadla, technický stav stroje, rychlost jízdy, typ pneumatik, zatížení vozíku a organizace práce. U vysokozdvižného vozíku tak může být rozdíl mezi hladkou průmyslovou podlahou a rozbitou venkovní komunikací zásadní.
Ruce, nebo celé tělo? Praktické rozlišení
Základní otázka zní: kudy se vibrace do pracovníka přenášejí.
| Otázka | Pravděpodobný typ měření |
|---|---|
| Drží pracovník vibrující nářadí v ruce? | vibrace přenášené na ruce |
| Drží pracovník vibrující obrobek? | vibrace přenášené na ruce |
| Sedí pracovník na stroji, vozíku nebo vozidle? | celkové vibrace |
| Stojí pracovník na vibrující plošině nebo podlaze? | celkové vibrace |
| Kombinuje pracovník ruční nářadí a řízení stroje? | mohou být potřeba oba typy hodnocení |
V některých provozech se oba typy expozice kombinují. Například pracovník údržby může část směny řídit manipulační techniku a část směny používat ruční brusku nebo vrtací kladivo. V takovém případě nelze hodnotit vibrace jedním obecným závěrem. Je potřeba rozdělit pracovní činnosti, určit typy expozice a posoudit je samostatně.
Co se při měření vibrací zjišťuje
Měření vibrací není jen samotné přiložení snímače ke stroji. Aby výsledek odpovídal skutečné práci a byl použitelný pro kategorizaci, je nutné správně popsat charakteristickou směnu.
U vibrací přenášených na ruce se obvykle sleduje konkrétní nářadí, způsob jeho držení, pracovní režim a čistá doba expozice. U celkových vibrací se měří přenos vibrací na tělo, typicky v místě kontaktu zaměstnance se strojem nebo pracovním místem, například na sedadle řidiče.
Výstupem měření je protokol, ve kterém je uvedeno zejména:
- identifikace pracoviště, pracovních činností a zdrojů vibrací,
- popis měřených pracovních operací a skutečné doby expozice,
- naměřené hodnoty vibrací a přepočet na relevantní expoziční dobu,
- posouzení výsledků vzhledem k hygienickým limitům a potřebám kategorizace prací.
Výsledek měření se neposuzuje izolovaně. Vždy se musí vztáhnout ke konkrétní práci, konkrétnímu zaměstnanci nebo skupině zaměstnanců, charakteristické směně a skutečné organizaci práce.
Vibrace a kategorizace prací
Kategorizace prací slouží k hodnocení zdravotních rizik při práci. U vibrací se zařazení práce do kategorie odvíjí od míry expozice a od toho, zda jde o vibrace přenášené na ruce nebo o celkové vibrace.
Zjednodušeně platí, že práce s nízkou expozicí může spadat do kategorie 1 nebo 2, zatímco při dosažení nebo překročení přípustných expozičních limitů může jít o práci kategorie 3, případně při vyšších expozicích o kategorii 4. Konkrétní závěr však musí vždy vycházet z měření, výpočtu expozice a platných kritérií pro kategorizaci.
Orientační přehled principu:
| Typ expozice | Co se hodnotí | Typický význam pro kategorizaci |
|---|---|---|
| Vibrace přenášené na ruce | expozice rukou a paží při práci s nářadím nebo vibrujícím obrobkem | často výroba, údržba, stavebnictví, opravy |
| Celkové vibrace | expozice těla přes sedadlo, podlahu nebo plošinu | často VZV, stavební stroje, traktory, nakladače |
| Kombinovaná expozice | různé činnosti v rámci směny | je nutné rozdělit pracovní operace a vyhodnotit je věcně odděleně |
Pro zaměstnavatele je důležité, že kategorizace prací není jen formální tabulka. Je to podklad pro komunikaci s KHS, pracovnělékařské služby, nastavení preventivních opatření, organizaci práce a případně také pro řešení rizikové práce.
Jaké podklady připravit před měřením
Aby bylo možné měření vibrací navrhnout správně, je vhodné připravit základní provozní informace. Čím přesnější podklady jsou k dispozici předem, tím lépe lze zvolit reprezentativní měřené operace a vyhnout se zbytečnému opakování měření.
Před měřením doporučujeme připravit:
| Podklad | Proč je důležitý |
|---|---|
| Seznam používaného nářadí a strojů | určí se možné zdroje vibrací |
| Typy a výrobní čísla zařízení | pomáhá jednoznačné identifikaci zdrojů |
| Popis pracovních postupů | rozliší se reálné operace a režimy práce |
| Čisté doby práce s nářadím nebo strojem | rozhodující pro výpočet expozice |
| Směnnost a délka směny | ovlivňuje přepočet na charakteristickou směnu |
| Počet zaměstnanců na dané práci | údaj potřebný pro kategorizaci |
| Informace o střídání činností | umožní správně posoudit proměnlivou expozici |
| Stav komunikací, podlah a sedadel u techniky | významné hlavně u celkových vibrací |
U ručního nářadí je vhodné uvést nejen název nářadí, ale i typickou činnost. Jinou expozici může mít stejná bruska při lehkém zabrušování hran a jinou při intenzivním broušení větších svarů. U vysokozdvižných vozíků je zase důležité, zda se jezdí jen po rovné hale, nebo i po venkovních plochách, přes prahy, spáry a nerovnosti.
Časté chyby při hodnocení vibrací
V praxi se opakují některé chyby, které mohou vést k nesprávnému výsledku nebo ke zbytečným komplikacím při jednání s KHS.
Jednou z nejčastějších chyb je záměna obou typů vibrací. Provozovatel například řeší vysokozdvižný vozík jako vibrace na ruce, protože pracovník drží volant. Ve skutečnosti však u řidiče VZV obvykle půjde hlavně o celkové vibrace přenášené přes sedadlo. Naopak u ruční brusky, vrtačky nebo sekacího kladiva se typicky řeší vibrace přenášené na ruce.
Další častou chybou je použití hrubého odhadu doby expozice. Pokud se automaticky předpokládá, že zaměstnanec pracuje s vibrujícím nářadím celých 8 hodin, výsledek může být výrazně nadhodnocený. Naopak příliš optimistický odhad může skutečné riziko podcenit. Protokol musí vycházet z realistické charakteristické směny.
Problémem bývá i měření za nereprezentativních podmínek. Pokud se měří výjimečně klidný provoz, nový nástroj, hladká trasa nebo jiný pracovní postup, než jaký zaměstnanci běžně vykonávají, nemusí výsledek odpovídat skutečné expozici.
Co lze udělat pro snížení expozice vibracím
Měření vibrací nemá být jen splněním požadavku pro kategorizaci. Praktický význam má hlavně v tom, že ukáže, kde vzniká rozhodující expozice a jak ji lze snížit.
U vibrací přenášených na ruce může pomoci zejména výběr vhodnějšího nářadí, pravidelná údržba, ostré a správné pracovní nástroje, omezení práce s nejhoršími zdroji, střídání činností a rozumná organizace směny. Důležité je také nepodceňovat práci v chladu, protože chlad může zhoršovat účinky vibrací na ruce.
U celkových vibrací bývá účinné zlepšení pojezdových ploch, údržba vozíků a strojů, kvalitní sedadlo, správné nastavení sedadla podle hmotnosti řidiče, omezení rychlosti na nerovnostech a vhodné plánování tras. U manipulační techniky může mít stav podlahy často větší praktický význam než samotný typ vozíku.
Kdy měření vibrací objednat
Měření vibrací je vhodné řešit zejména tehdy, když:
| Situace | Proč měření řešit |
|---|---|
| Používáte vibrující ruční nářadí | může jít o expozici vibracím přenášeným na ruce |
| Zaměstnanci řídí VZV nebo stroje | může jít o celkové vibrace |
| KHS požaduje podklady ke kategorizaci | měření je podkladem pro zařazení práce |
| Mění se technologie nebo pracovní postup | původní kategorizace už nemusí odpovídat |
| Zavádíte nové stroje nebo nářadí | je vhodné ověřit skutečnou expozici |
| Řešíte zdravotní obtíže nebo pracovnělékařské připomínky | měření pomůže objektivizovat pracovní riziko |
U nových nebo měnících se provozů je vhodné řešit vibrace společně s dalšími faktory pracovního prostředí, například hlukem, prachem, chemickými látkami, mikroklimatem, fyzickou zátěží nebo pracovní polohou. Kategorizace prací se totiž obvykle nehodnotí podle jednoho izolovaného faktoru, ale podle souboru rizikových faktorů dané práce.
Výstupy měření
Výstupem je protokol o měření vibrací, který může sloužit jako odborný podklad pro kategorizaci prací, jednání s KHS a nastavení opatření k ochraně zdraví zaměstnanců. Součástí hodnocení je nejen samotná naměřená hodnota, ale také popis pracovních operací, doba expozice a odborné posouzení výsledků.
Dobře zpracovaný protokol by měl být srozumitelný nejen pro odborníka BOZP, ale také pro vedení firmy, personalistu, pracovnělékařskou službu a orgán ochrany veřejného zdraví. Měl by jasně říci, co bylo měřeno, za jakých podmínek, jak byla stanovena doba expozice a jaký význam mají výsledky pro kategorizaci prací.
Věcná opora článku
Téma měření vibrací při práci vychází zejména z těchto právních a odborných podkladů:
- zákon č. 258/2000 Sb., o ochraně veřejného zdraví, zejména ustanovení ke kategorizaci prací,
- vyhláška č. 432/2003 Sb., která stanoví podmínky pro zařazování prací do kategorií,
- nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací,
- metodické a informační materiály Státního zdravotního ústavu ke kategorizaci prací,
- české technické normy používané pro měření a hodnocení vibrací.
Shrnutí

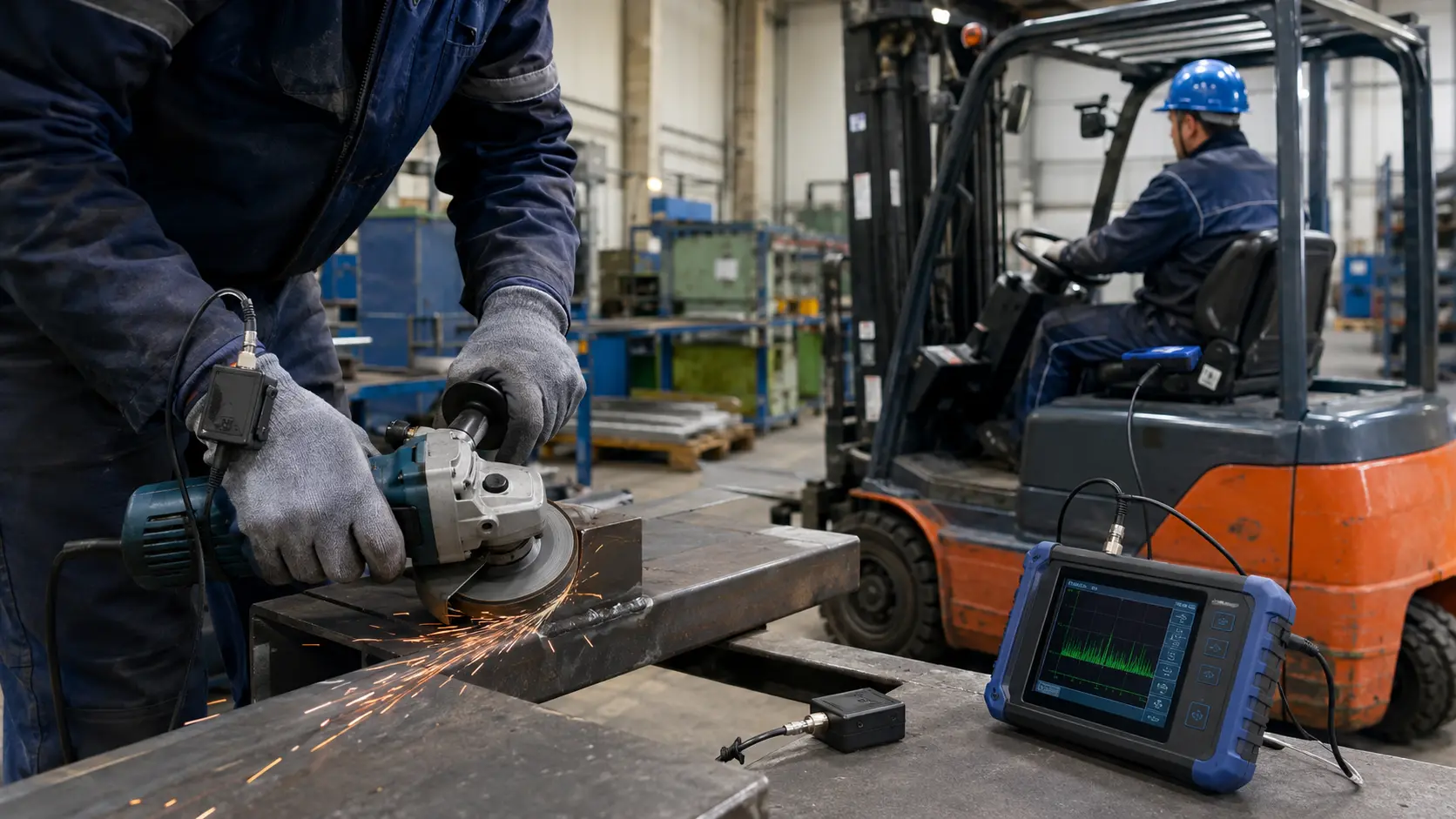

U vibrací na pracovišti je nejdříve nutné správně rozlišit, zda se jedná o vibrace přenášené na ruce, nebo o celkové vibrace působící na tělo. Ruční bruska, vrtačka nebo sekací kladivo znamenají jiný typ expozice než vysokozdvižný vozík, nakladač nebo stavební stroj. Pro kategorizaci prací je rozhodující nejen samotný zdroj vibrací, ale také skutečná doba práce, pracovní postup a charakteristická směna.
Pokud si nejste jisti, zda u vás řešit vibrace ručního nářadí, vibrace VZV, celkové vibrace nebo kombinaci více činností, pošlete nám seznam strojů, nářadí, pracovních postupů a orientační doby práce. Navrhneme vhodný rozsah měření vibrací pro pracovní prostředí a kategorizaci prací.
